続きです。

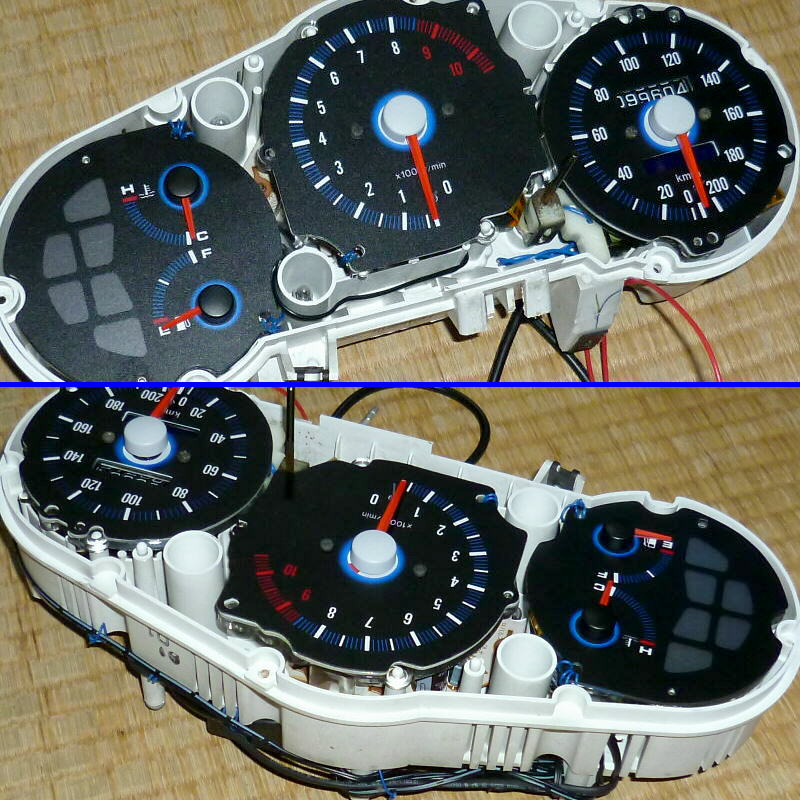

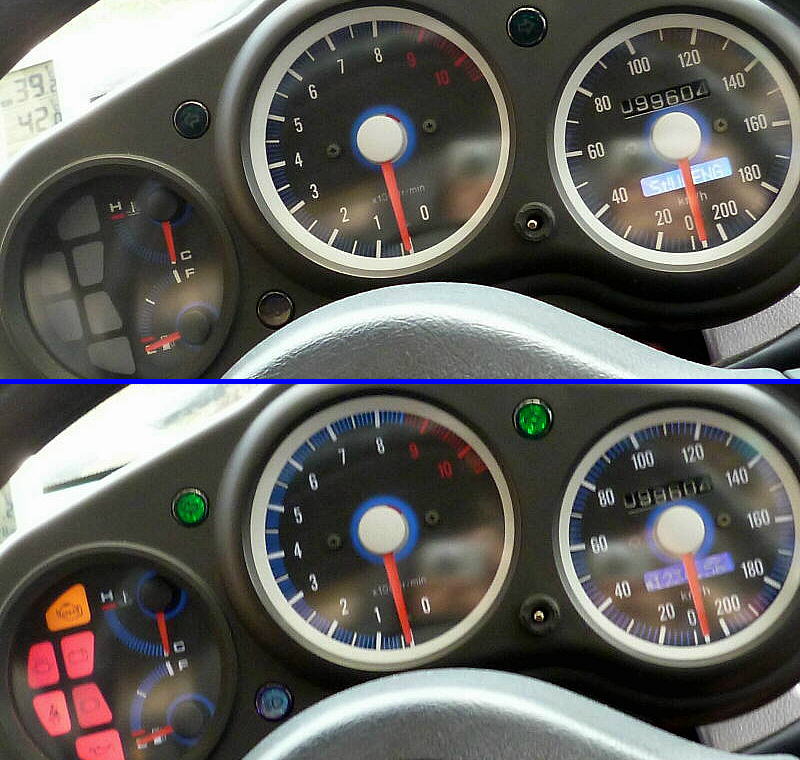

3枚のELパネルを取り付けました。

無機EL駆動用のインバーターは、仮固定の状態です。
電源線は、+ILL(イルミ)電源 & GND(アース)へ接続します。

画像上側は、車幅灯(イルミ)OFFの状態、
画像下側は、車幅灯(イルミ)ONの状態です。
--------
次は、速度計の指針照明専用LEDの取り付けです。

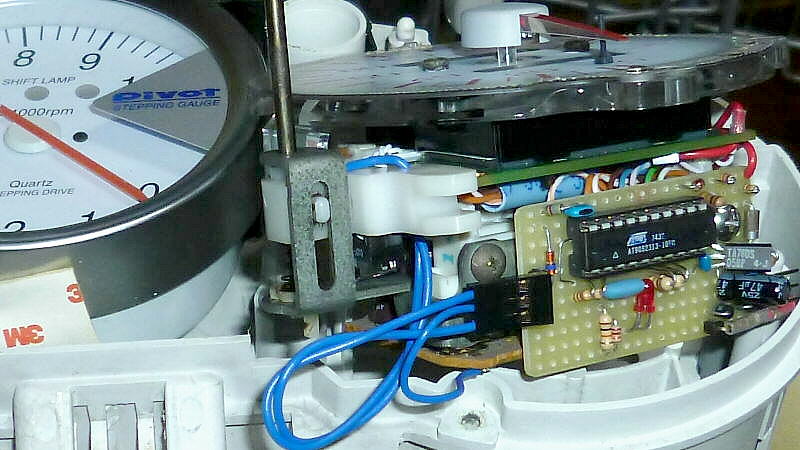

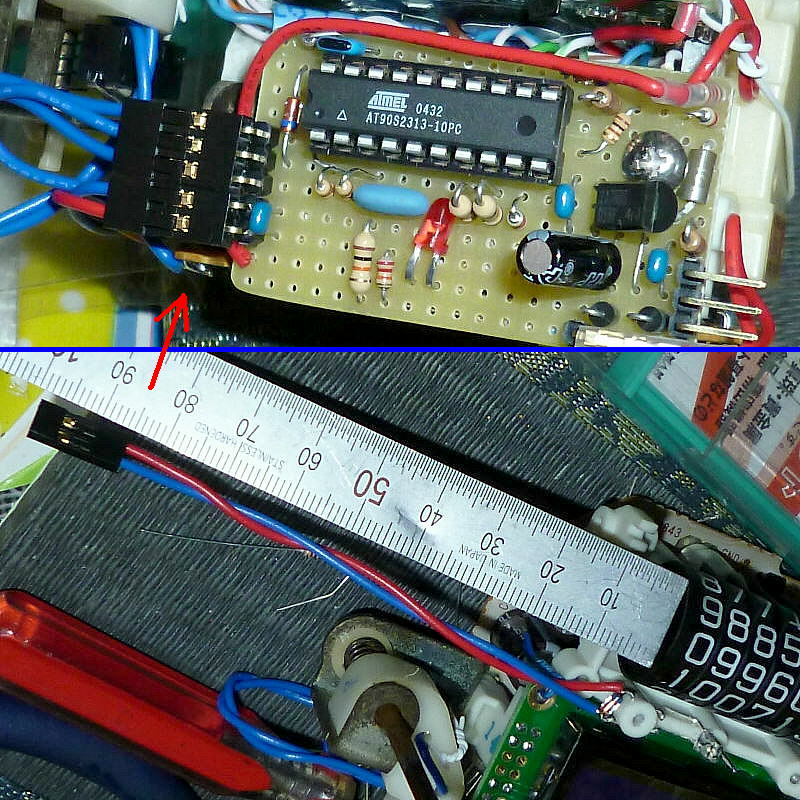

でじトリ制御基板に +ILL電源 & GNDがあるので、
そこからコネクタを介して、LED用電源を取ります。
(接続場所は、トリップリセット用スイッチのコネクタの直下)
LEDは、指針軸の直近(距離 1mm弱)に取り付けます。
ノイズ(逆電圧)保護用のダイオードも、LEDのそばで並列に入れています。
LED駆動電流を設定する抵抗器は、今回は 2k+1.8kΩ (合成抵抗 : 3.8kΩ) で、
電流は 3mA 程度です。

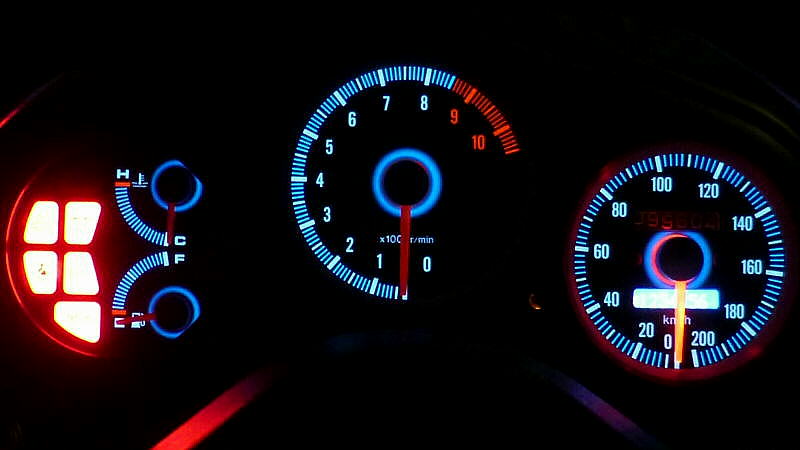

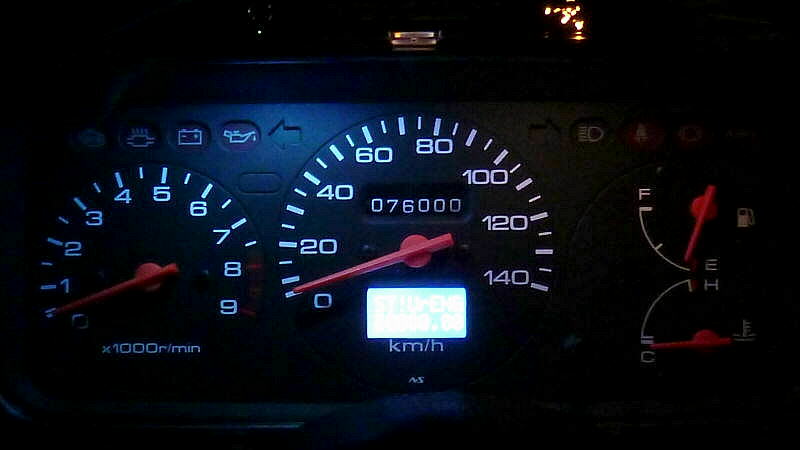

試点灯です。
速度計指針はキッチリ(?) 光りますが、
残りの 「タコ・水温・残量計」 の指針は電球照明なので
暗いまま(メーカー純正の状態)です。
御依頼には入っていませんが、
試しに他の指針も赤く光らせてみました。
(ほぼ同じ輝度になるように、LEDを作成しています)

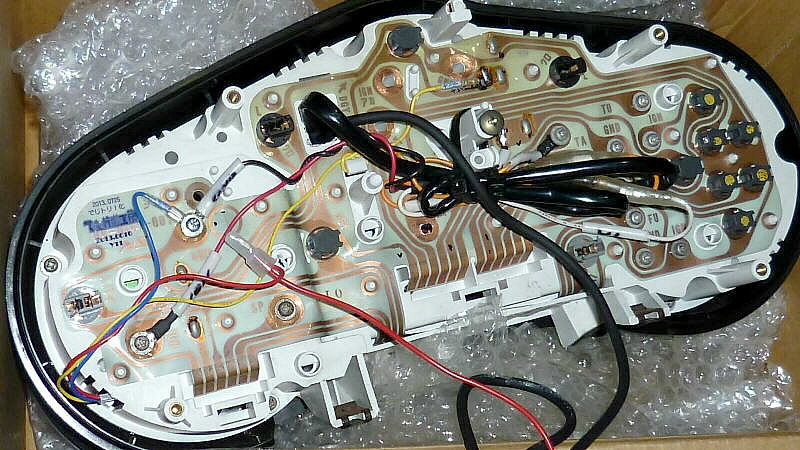

ELパネル化されているので、「タコ・水温・残量計」 の3ヶ所については
“指針専用LED” を別途取り付ける必要は無く、メーター背面の純正電球を
高輝度な赤色LEDに交換するだけです。
(計3ヶ所の電球をLED化しました。)

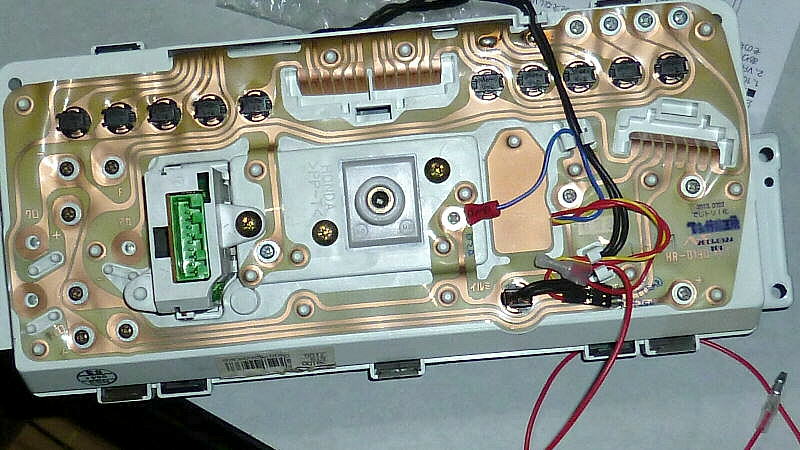

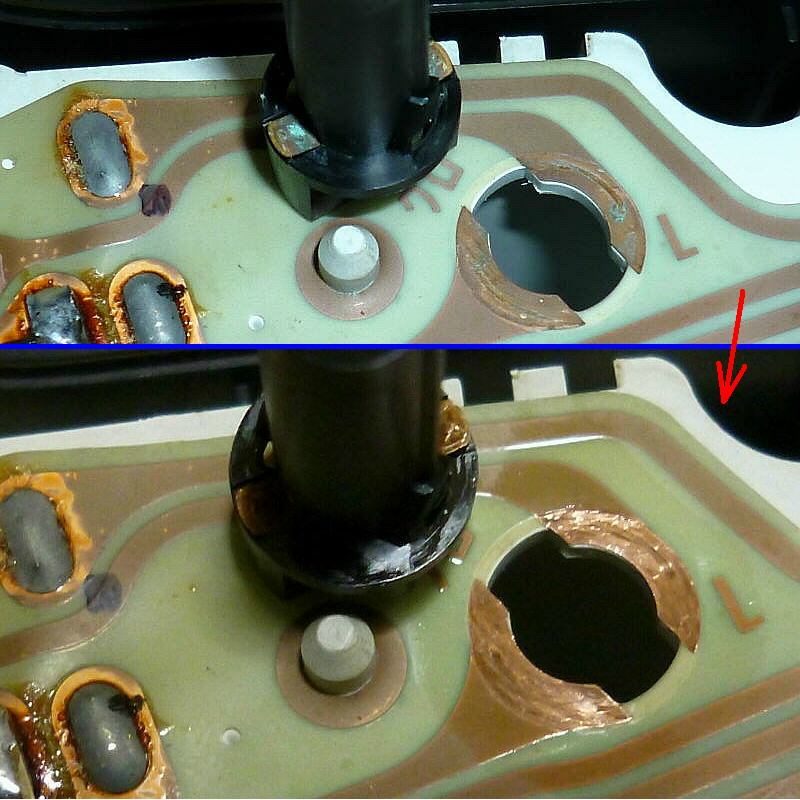

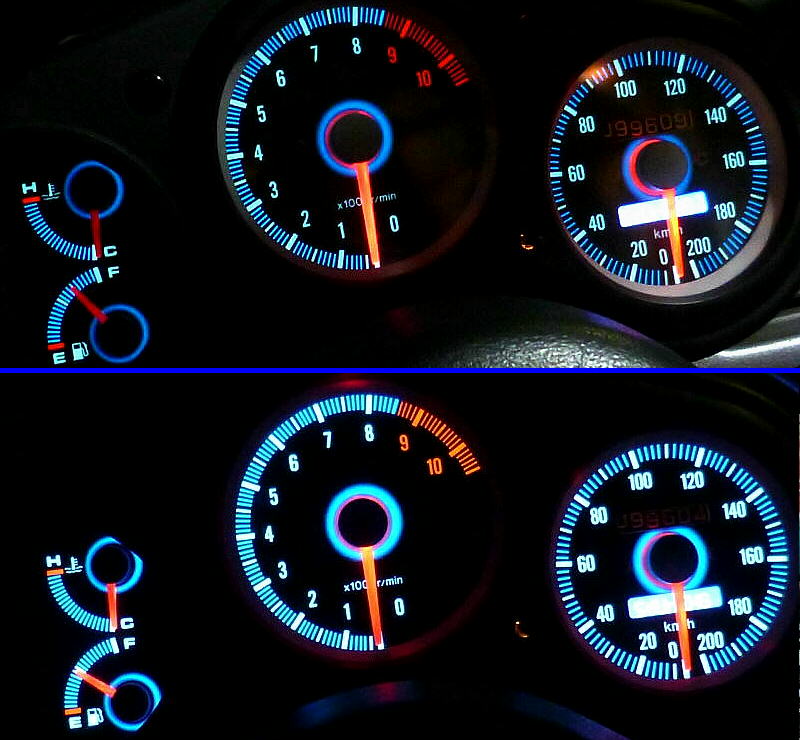

画像上側は、タコメーター背面 2ヶ所をLED化。
画像下側は、タコメーター背面 2ヶ所 & 水温・残量計背面 1ヶ所をLED化しています。
--------
(編集中)

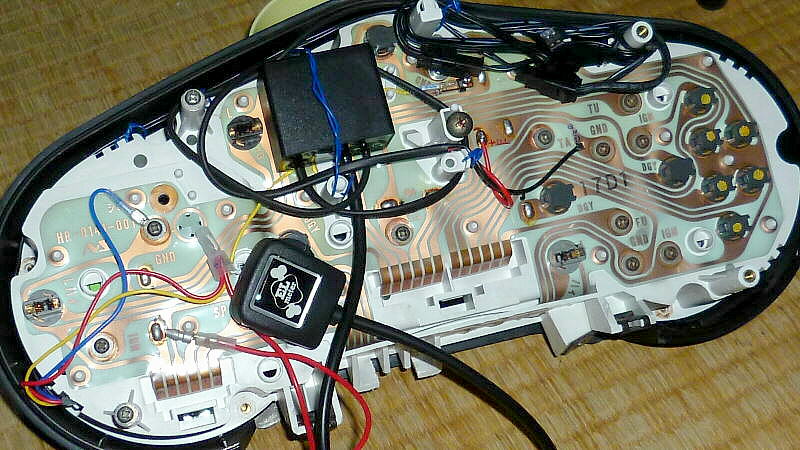

3枚のELパネルを取り付けました。
無機EL駆動用のインバーターは、仮固定の状態です。
電源線は、+ILL(イルミ)電源 & GND(アース)へ接続します。
画像上側は、車幅灯(イルミ)OFFの状態、
画像下側は、車幅灯(イルミ)ONの状態です。
--------
次は、速度計の指針照明専用LEDの取り付けです。

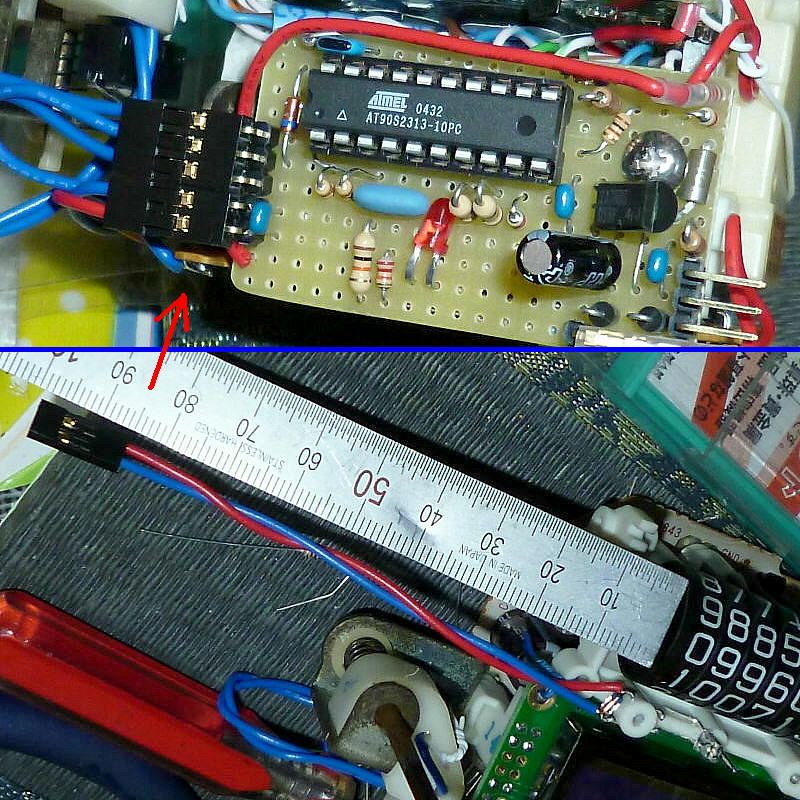

でじトリ制御基板に +ILL電源 & GNDがあるので、
そこからコネクタを介して、LED用電源を取ります。
(接続場所は、トリップリセット用スイッチのコネクタの直下)
LEDは、指針軸の直近(距離 1mm弱)に取り付けます。
ノイズ(逆電圧)保護用のダイオードも、LEDのそばで並列に入れています。
LED駆動電流を設定する抵抗器は、今回は 2k+1.8kΩ (合成抵抗 : 3.8kΩ) で、
電流は 3mA 程度です。
試点灯です。
速度計指針はキッチリ(?) 光りますが、
残りの 「タコ・水温・残量計」 の指針は電球照明なので
暗いまま(メーカー純正の状態)です。
御依頼には入っていませんが、
試しに他の指針も赤く光らせてみました。
(ほぼ同じ輝度になるように、LEDを作成しています)
ELパネル化されているので、「タコ・水温・残量計」 の3ヶ所については
“指針専用LED” を別途取り付ける必要は無く、メーター背面の純正電球を
高輝度な赤色LEDに交換するだけです。
(計3ヶ所の電球をLED化しました。)
画像上側は、タコメーター背面 2ヶ所をLED化。
画像下側は、タコメーター背面 2ヶ所 & 水温・残量計背面 1ヶ所をLED化しています。
--------
(編集中)
PR
続きです。

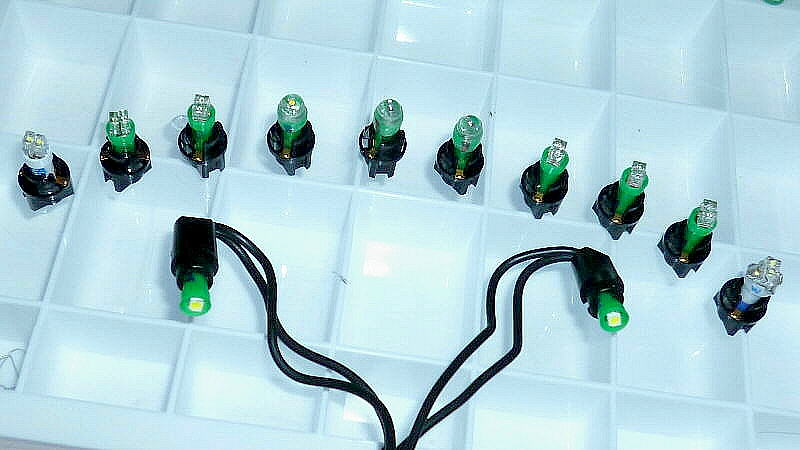

赤色のインジケータ用に、LEDを新たに作成しました。
フロント ライト(メーターパネル照明)も、白色のチップLEDを使用して
今回新たに作成しました。
フロント ライトの比較。
向かって左側がLED化、右側は純正電球です。

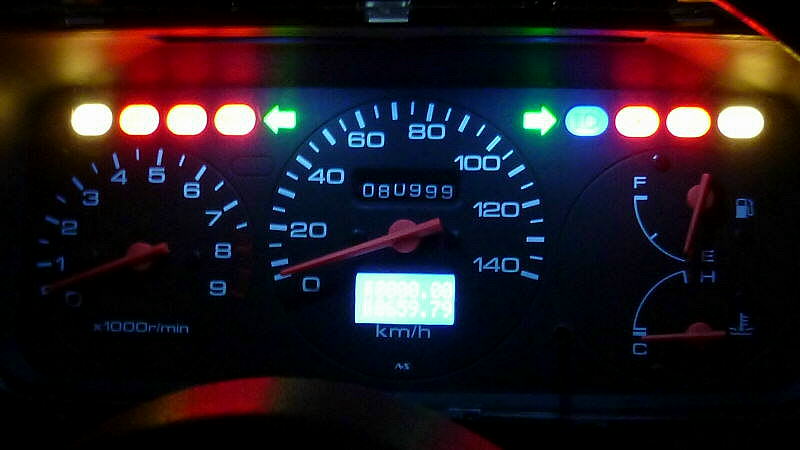

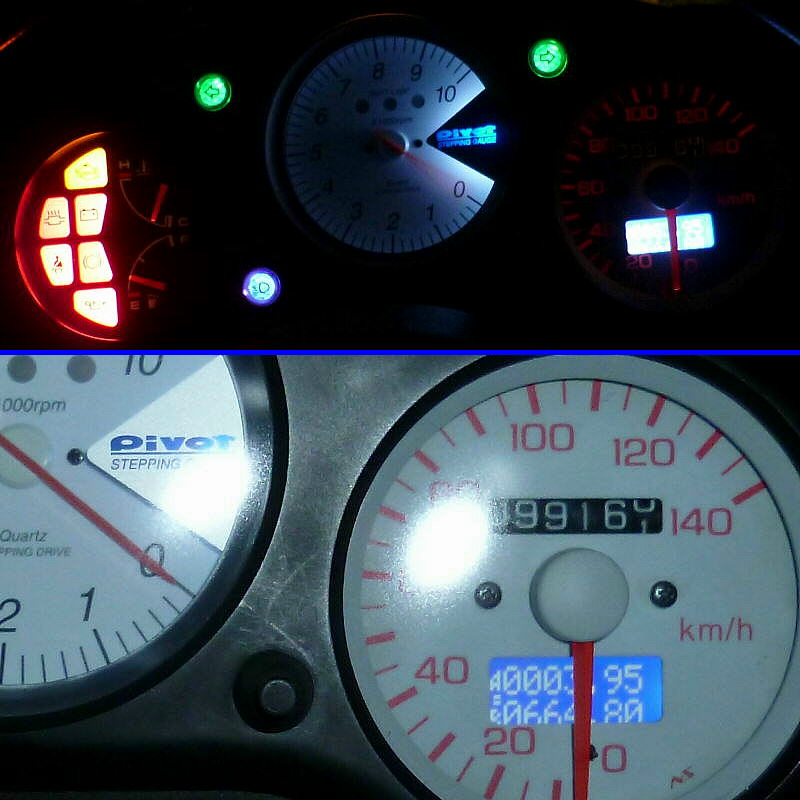

インジケーター 10ヶ所 & パネル照明 2ヶ所、
全てをLED化しました。
ABS警告灯については、現状そこに必要な仕様が不明なため、
弱点灯防止用LED(エンジン警告灯と同じ仕様)を使用しました。
(発光色はオーナー様の御希望により、白色LED×2個仕様 です)
以上で、全ての作業が完了しました。
デジタル化をご用命いただきまして
ありがとうございました。m(_ _)m
赤色のインジケータ用に、LEDを新たに作成しました。
フロント ライト(メーターパネル照明)も、白色のチップLEDを使用して
今回新たに作成しました。
フロント ライトの比較。
向かって左側がLED化、右側は純正電球です。
インジケーター 10ヶ所 & パネル照明 2ヶ所、
全てをLED化しました。
ABS警告灯については、現状そこに必要な仕様が不明なため、
弱点灯防止用LED(エンジン警告灯と同じ仕様)を使用しました。
(発光色はオーナー様の御希望により、白色LED×2個仕様 です)
以上で、全ての作業が完了しました。
デジタル化をご用命いただきまして
ありがとうございました。m(_ _)m
続きです。

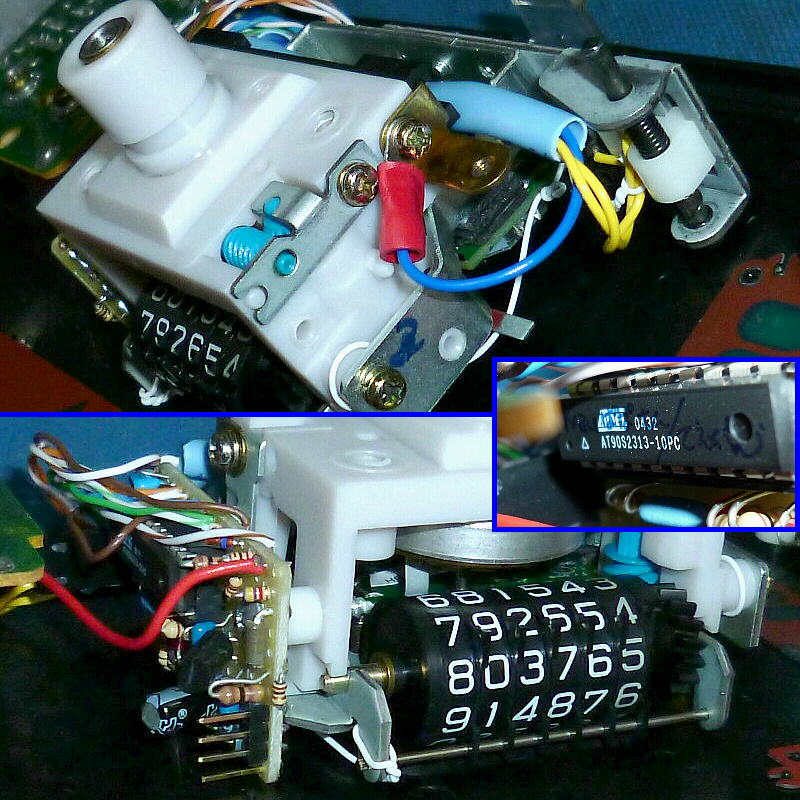

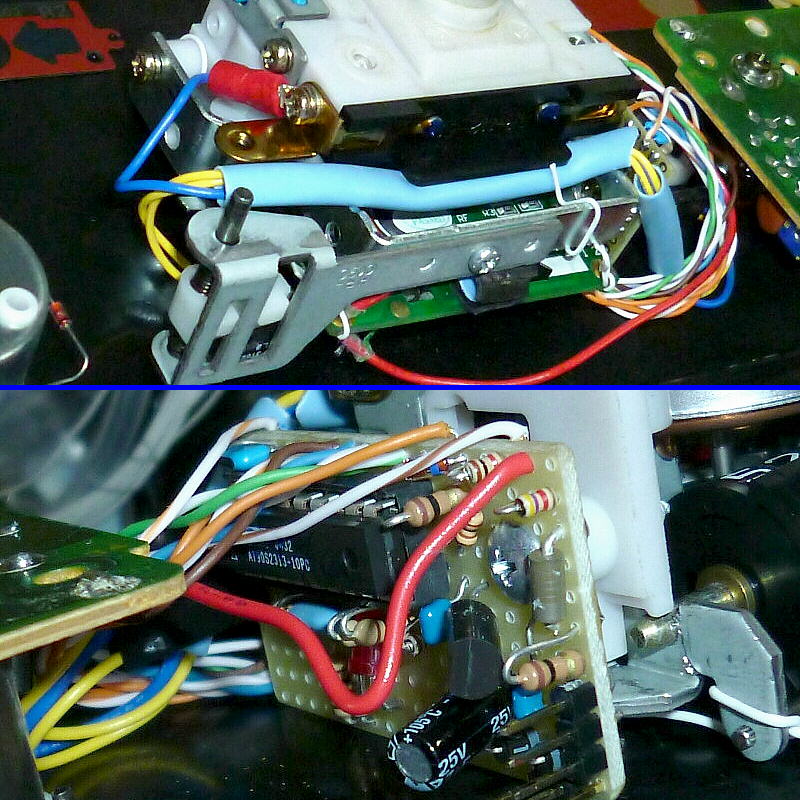

LCDバックライト用のLEDを燈色(アンバー)に交換して、
背面にそれに対応した抵抗器(輝度設定用)を取り付け。

速度計ユニットに、全ての部品を本固定しました。

色々な角度から。
前述のように、前期型(?)JA4トゥデイ用メーターは、
オドメーターに傘(ダスト シールド)がありません。 (ビートも同様にありません)

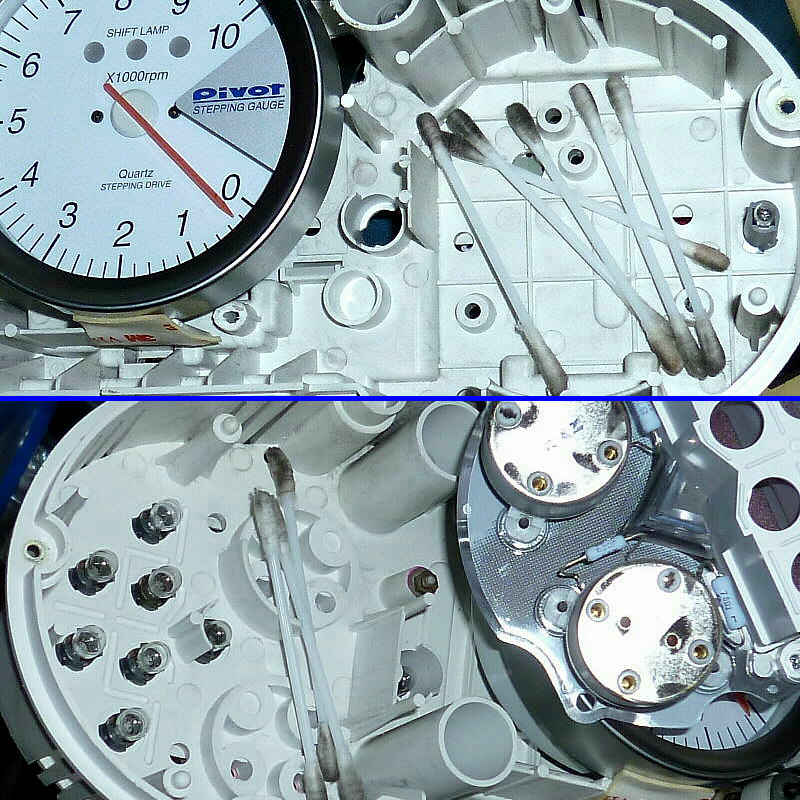

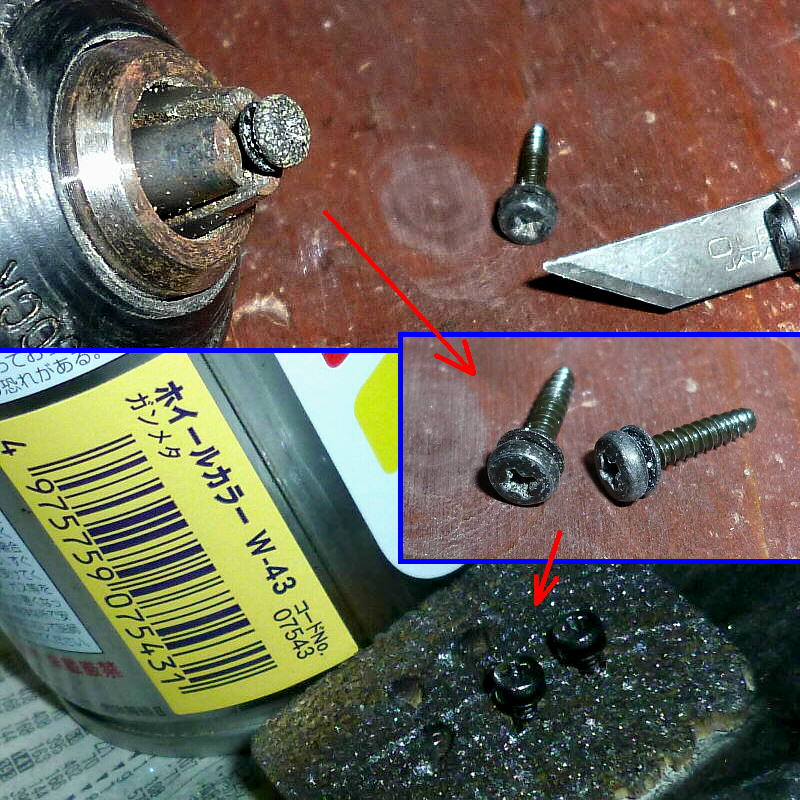

仕上げに、ケース内部の清掃を。

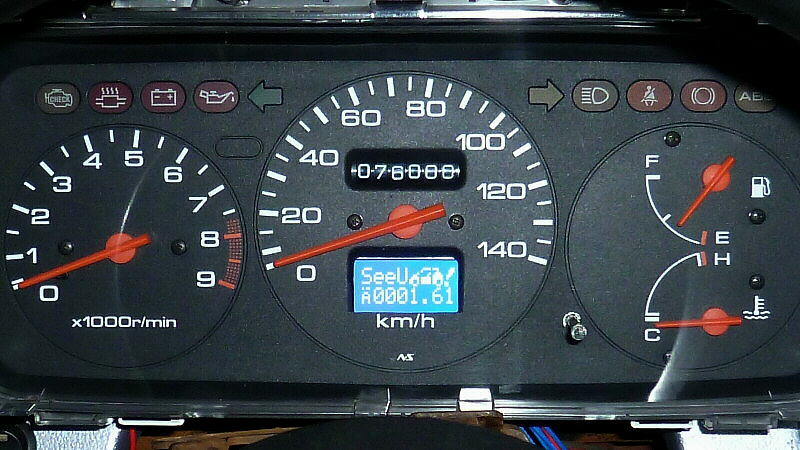

全て組み上げました。

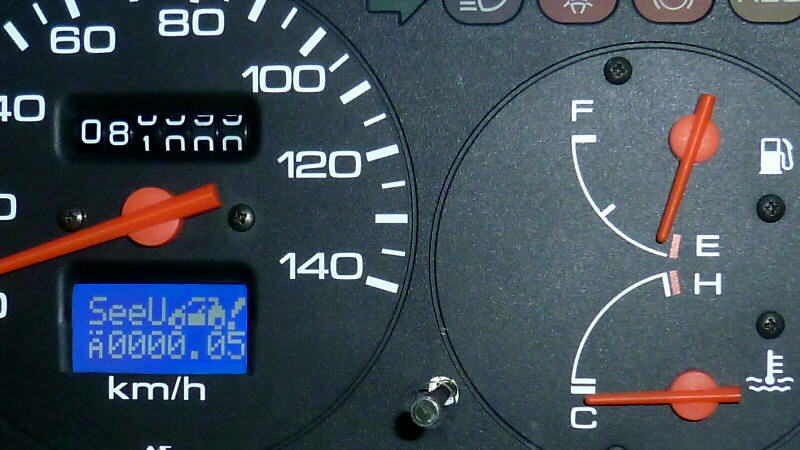

メーターパネルがオレンジ色の目盛りに変更されているので、
燈色に変更した “でじトリ!” のLCDで統一感があります。

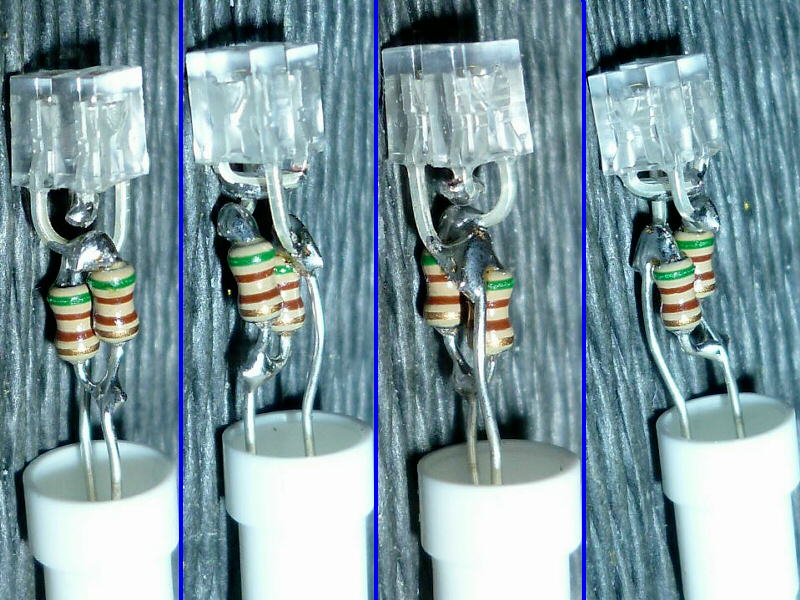

エンジン警告灯(仕様:燈色LED@角型 × 2個)を作成しました。
(画像では 510Ω抵抗器が2本ですが、最終的な仕様ではLED電流制限用を680Ωに変更しました。
弱点灯防止用の抵抗器は 510Ωのままです。)

作成したLEDを、エンジン警告灯へ取り付けました。
あと、フロント ライト(メーター照明)が一ヶ所断線していたので、
不要になったエンジン警告灯の電球をそちらへ流用しました。
なお、走行中に速度計指針が動作しない(0 km/h)のは、
ビートで動作確認しているためです。
(トゥデイ:回転するワイヤー接続式。 ビート:電気式(車速パルス入力式))
また、排気温警告灯が点灯しているのは、
変換ハーネス(ビート ⇒ トゥデイ用メーター)に電線が足りていないためで、
メーター側の異常ではありません。
(排気温警告信号 & ABS警告信号、合計 2本足りていません)
--------

以上で、全ての作業が完了しました。
デジタル化をご用命いただきまして
ありがとうございました。m(_ _)m
LCDバックライト用のLEDを燈色(アンバー)に交換して、
背面にそれに対応した抵抗器(輝度設定用)を取り付け。
速度計ユニットに、全ての部品を本固定しました。
色々な角度から。
前述のように、前期型(?)JA4トゥデイ用メーターは、
オドメーターに傘(ダスト シールド)がありません。 (ビートも同様にありません)
仕上げに、ケース内部の清掃を。
全て組み上げました。
メーターパネルがオレンジ色の目盛りに変更されているので、
燈色に変更した “でじトリ!” のLCDで統一感があります。
エンジン警告灯(仕様:燈色LED@角型 × 2個)を作成しました。
(画像では 510Ω抵抗器が2本ですが、最終的な仕様ではLED電流制限用を680Ωに変更しました。
弱点灯防止用の抵抗器は 510Ωのままです。)
作成したLEDを、エンジン警告灯へ取り付けました。
あと、フロント ライト(メーター照明)が一ヶ所断線していたので、
不要になったエンジン警告灯の電球をそちらへ流用しました。
なお、走行中に速度計指針が動作しない(0 km/h)のは、
ビートで動作確認しているためです。
(トゥデイ:回転するワイヤー接続式。 ビート:電気式(車速パルス入力式))
また、排気温警告灯が点灯しているのは、
変換ハーネス(ビート ⇒ トゥデイ用メーター)に電線が足りていないためで、
メーター側の異常ではありません。
(排気温警告信号 & ABS警告信号、合計 2本足りていません)
--------
以上で、全ての作業が完了しました。
デジタル化をご用命いただきまして
ありがとうございました。m(_ _)m
