引き続き、動作確認編です。

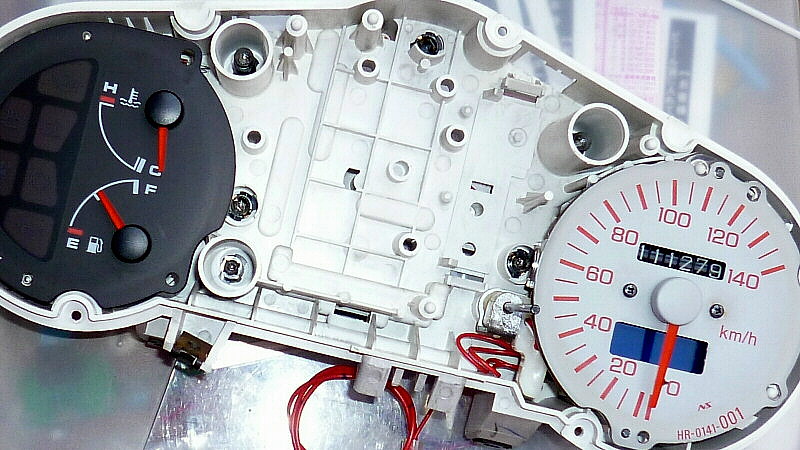

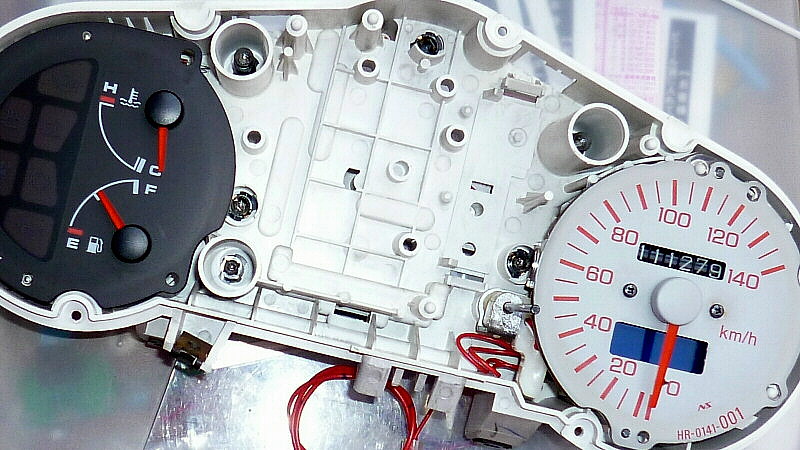

取り付けた状態。

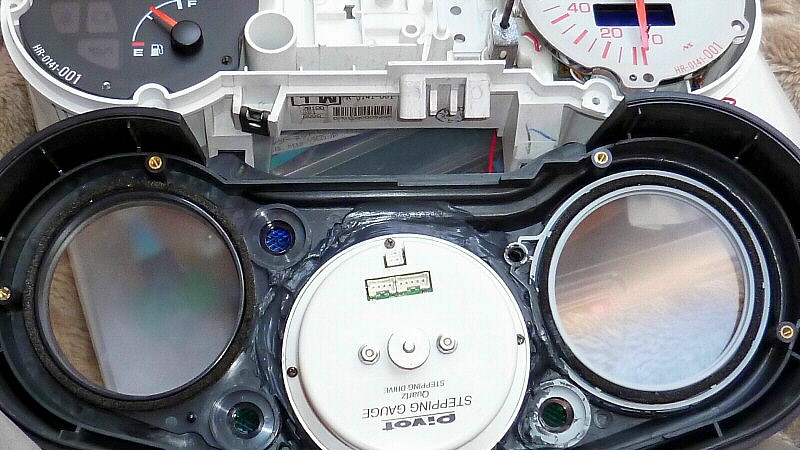

前面ケース。


デジタル化したメーターの 「+ACC電源線」 を
ビート側に用意したギボシ端子に接続し、
純正のコネクタ（2ヶ所）も接続してから
スイッチを回します。

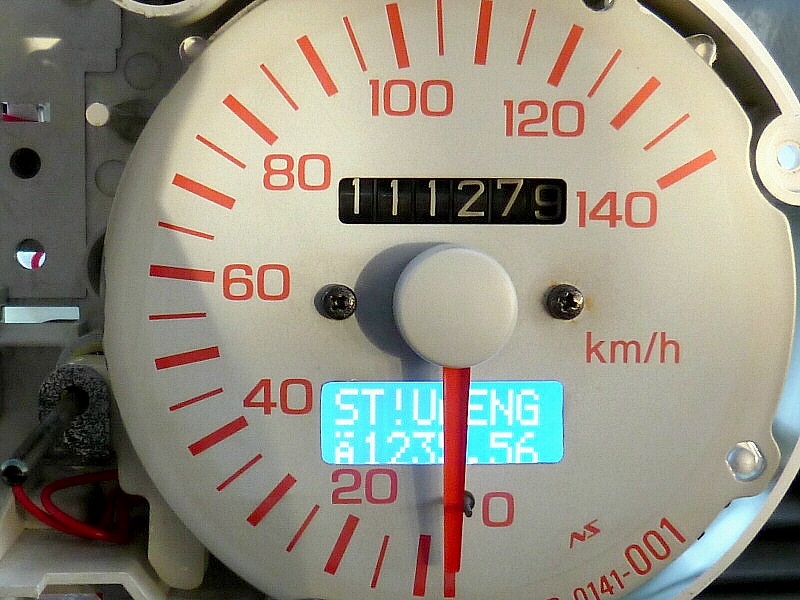

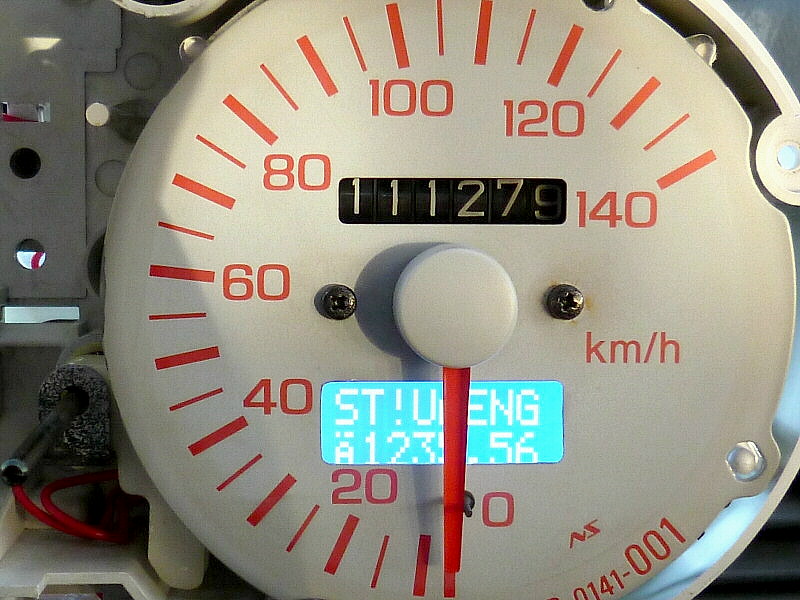

イグニションスイッチを 「OFF⇒ACC」 に切り替えると、
メッセージ＆TRIP-Aが表示されます。
　（この時は、リセットボタン操作は無効です）

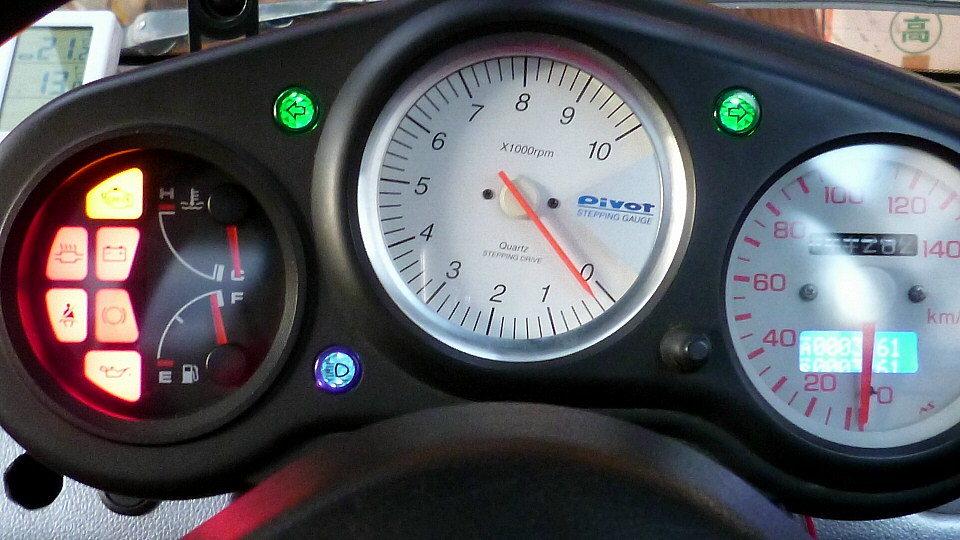

イグニションスイッチを 「ACC⇒ON」 に切り替えました。
　（もちろん、ハザード＆ハイビームを点灯させています）

LCDには、TRIP-A＆Bが表示されます。

リセットボタンは短く（1秒未満）押すと、
上段のトリップメーターがA⇔Bに切り替わります。
　（下段は、走行中は車速、停車中はTRIP-Bが表示されます）

また、リセットボタンを長押し（1秒以上）すると、
上段のトリップメーターがゼロ・リセットされます。


なお、端子（電球、ソケット、フレキシブル基板）を全て磨いたら、
電圧ロス（接触部の電気抵抗）が減って明るくなったような気がします。:-)

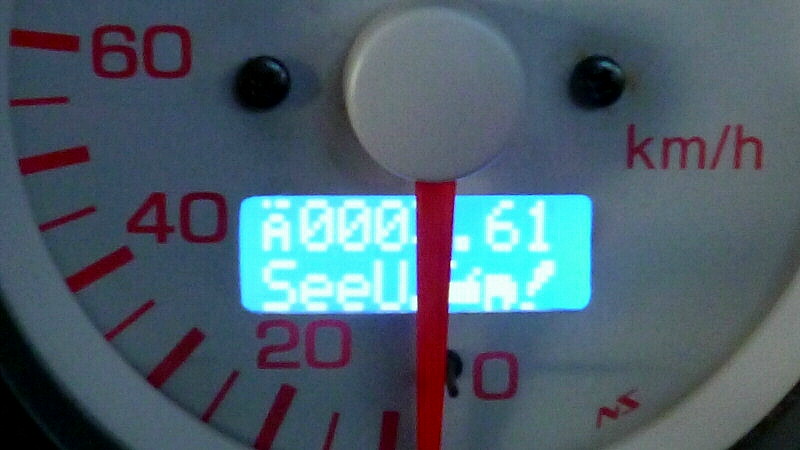

イグニションスイッチを 「ON⇒ACC」 に切り替えました。
下段にメッセージが表示されます。

--------
純正の速度計は、デジタル表示に合わせて
指針を取り付けてあります。

--------
長らくお待たせしてしまいましたが、
以上でトリップメーターのデジタル化は完了です。

デジタル化をご用命いただきまして
ありがとうございました。m(_ _)m
