遅くなってしまいましたが、続きです。

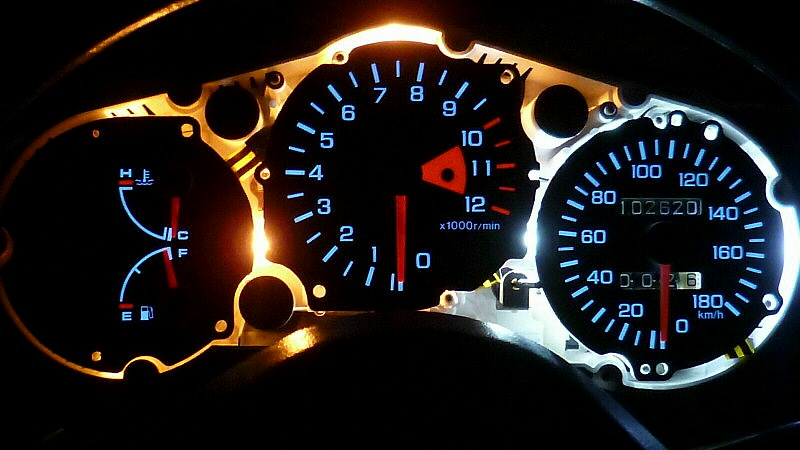

EL化＆LED化されています。

ただ、トリップメーターをデジタル化するにあたり
追加されているLEDが 1ヶ所（トリップメーター照明用）だけ不要になりますので、
それは除去します。
　（機械式トリップが無くなることと、取り外さないと制御基板が取り付けられない為）

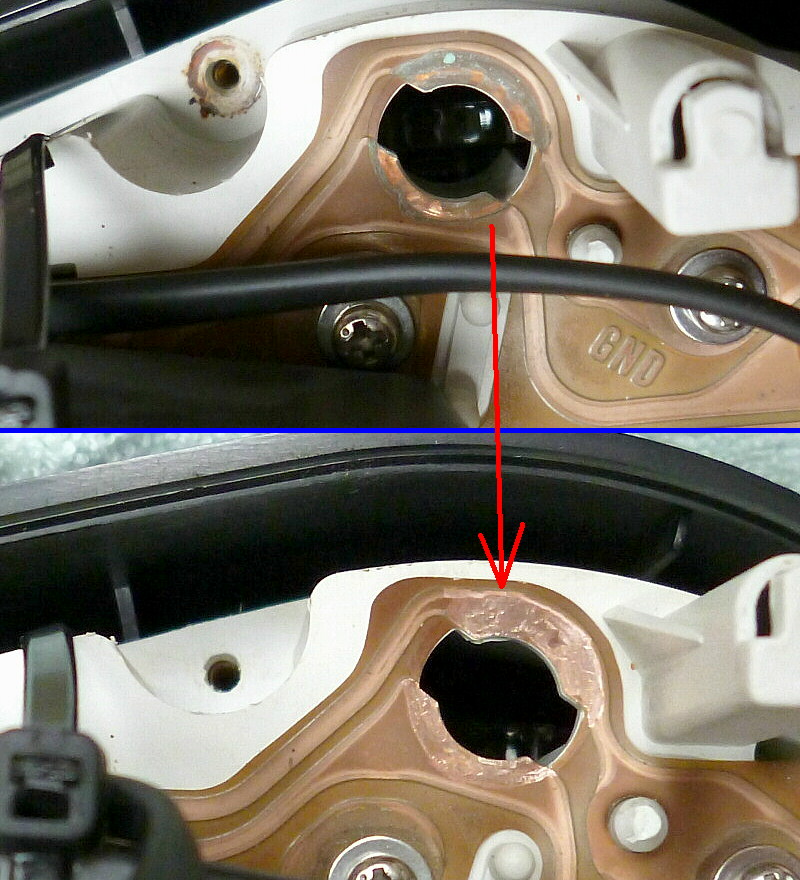

話がそれますが、タコメーター上部のバックライト電球取り付け部です。
端子が腐食しているので磨きました。

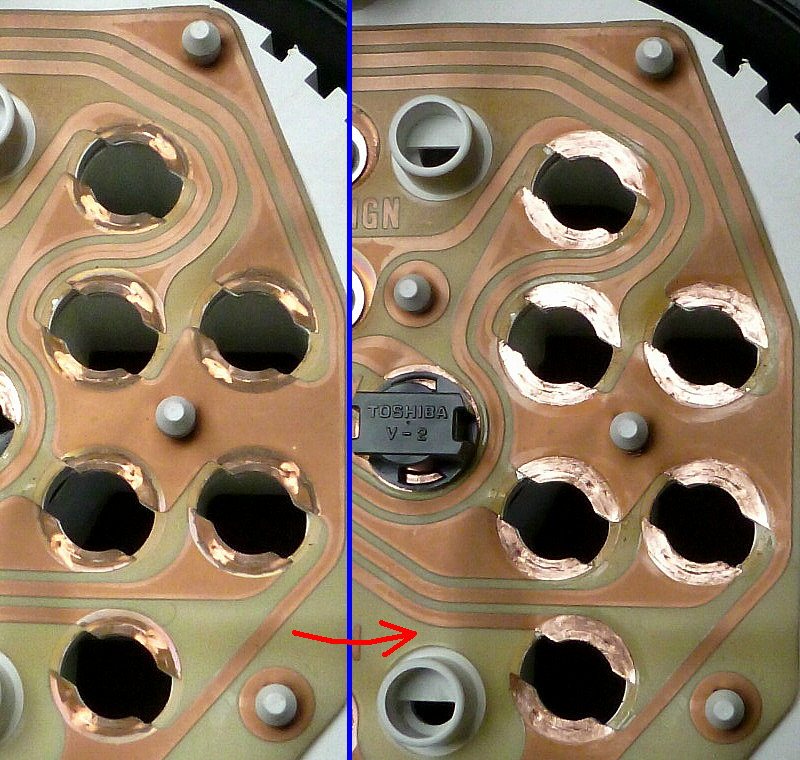

警告灯類の端子も、必要部（電球取り付け時の接触部）のみ
ちゃんと磨いてありましたが、全体的に磨きました。

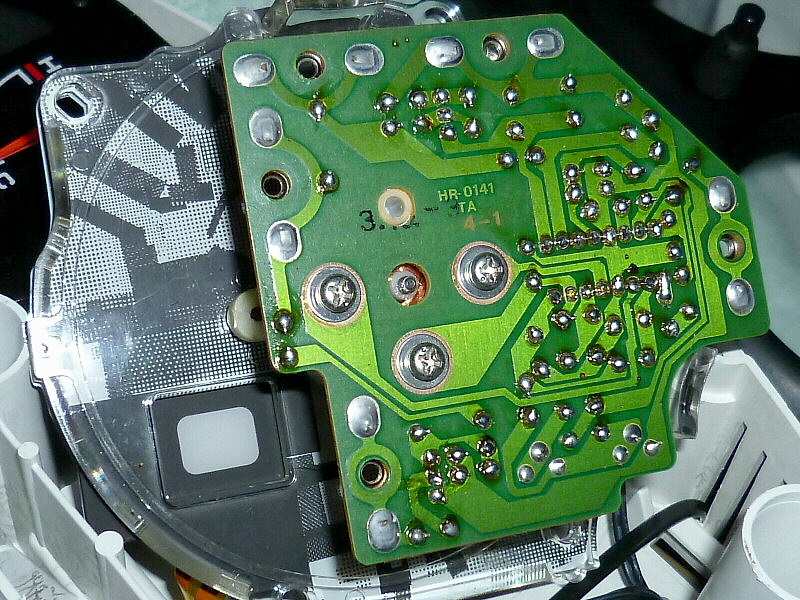

タコメーターはハイレスポンス加工がされているようです。
実際、指で回すとタコメーターの指針は速度計よりも素早く回ります。


それでは、速度計を取り外します。
かなり綺麗でしたが、軽く掃除。


取り外した速度計。

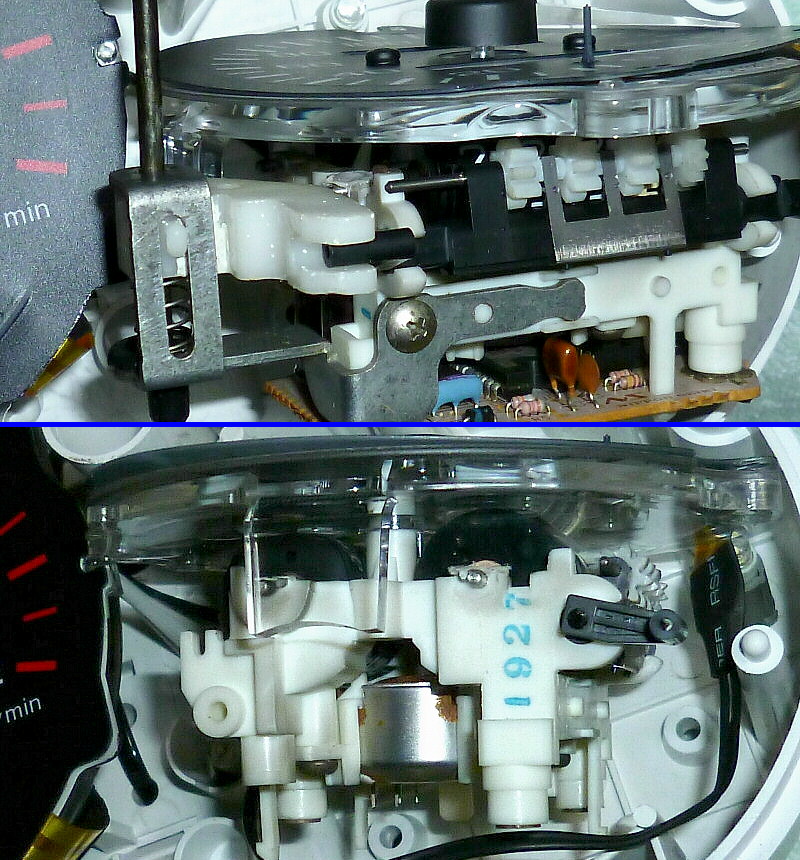

トリップメーターのリセット機構部、白い樹脂部品が修正してあるようです。

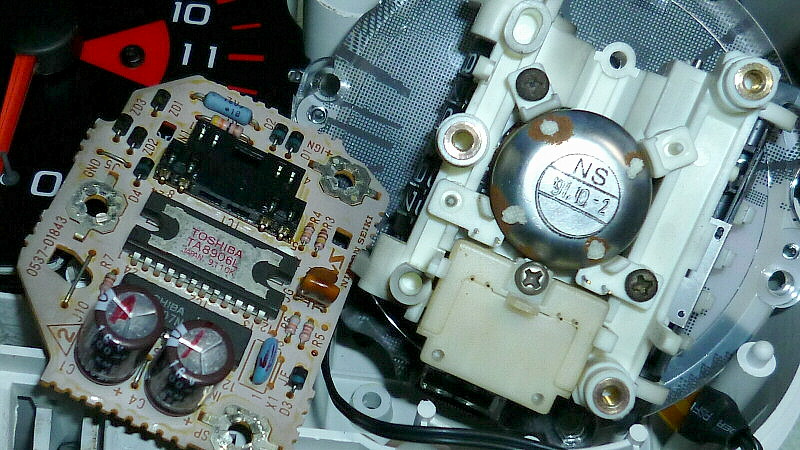

速度計内部。
指針駆動用コイルのカバーに若干の錆が発生していますが、
平成3年製にしては綺麗です。

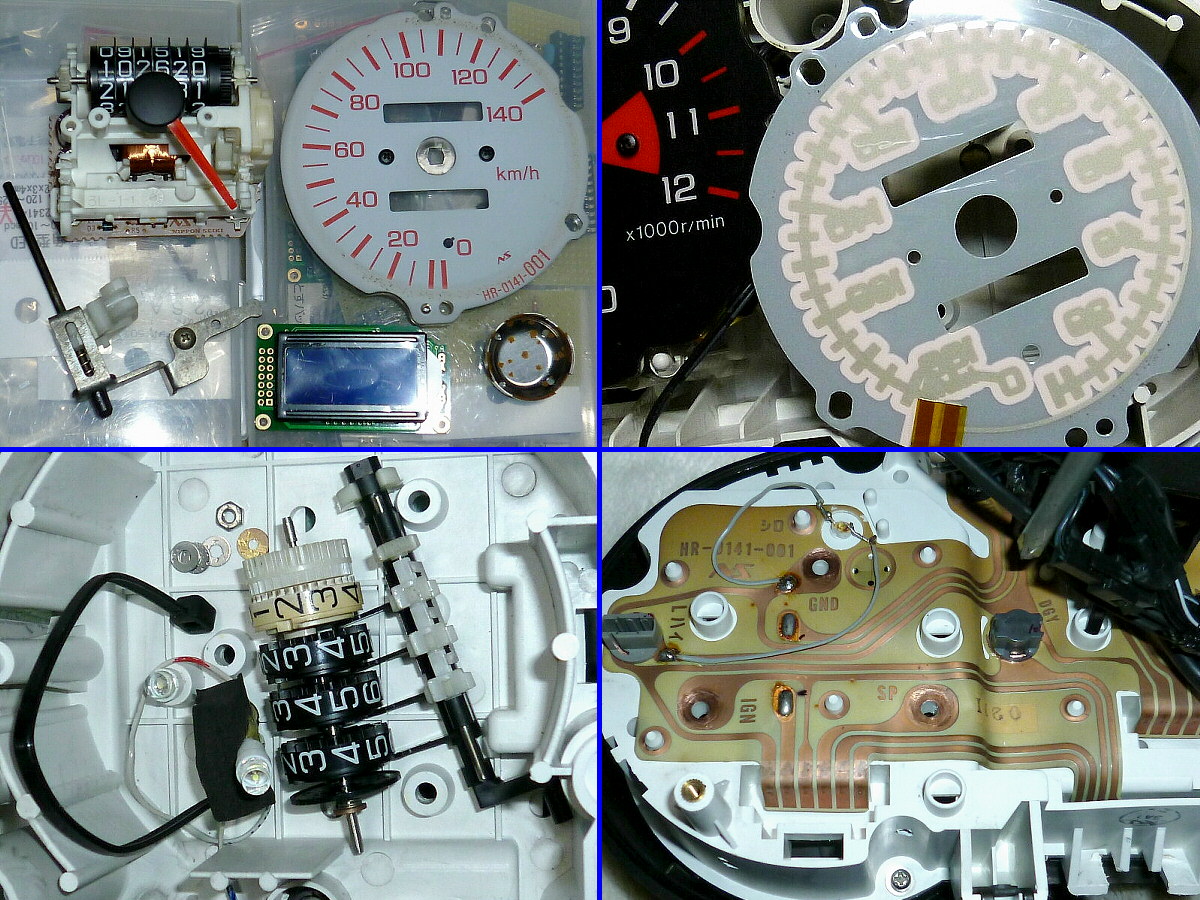

速度計から機械式トリップメーターを取り外しました。

金属缶＠指針駆動用コイル も取り外したので、
錆の除去後に防錆塗料を軽く塗布します。

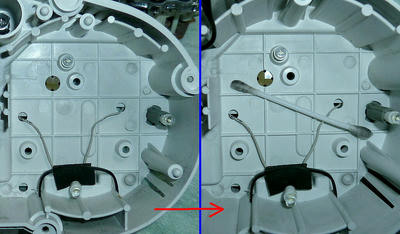

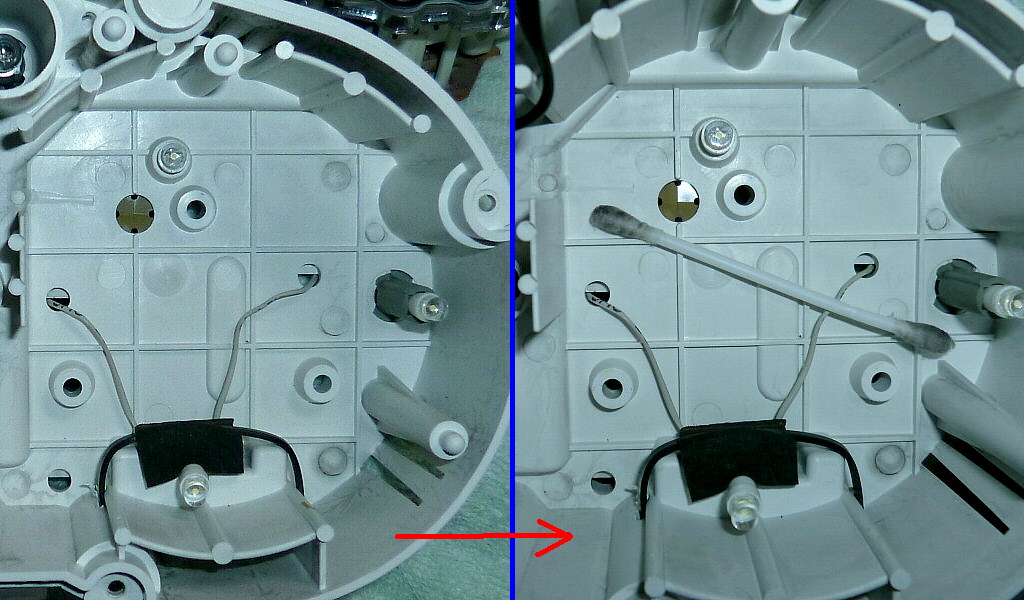

あと、追加する制御基板と干渉する
トリップメーター側（下側）の後付けLEDを取り外しました。

--------
本日（2/4）の作業はここまで。

明日、作業の続きを行います。m(_ _)m
