今回は、ベース加工＆防錆＆接続編です。
　（2行表示するための窓拡張は、明日 or 明後日の予定です。）


まずは、加工前の速度計。

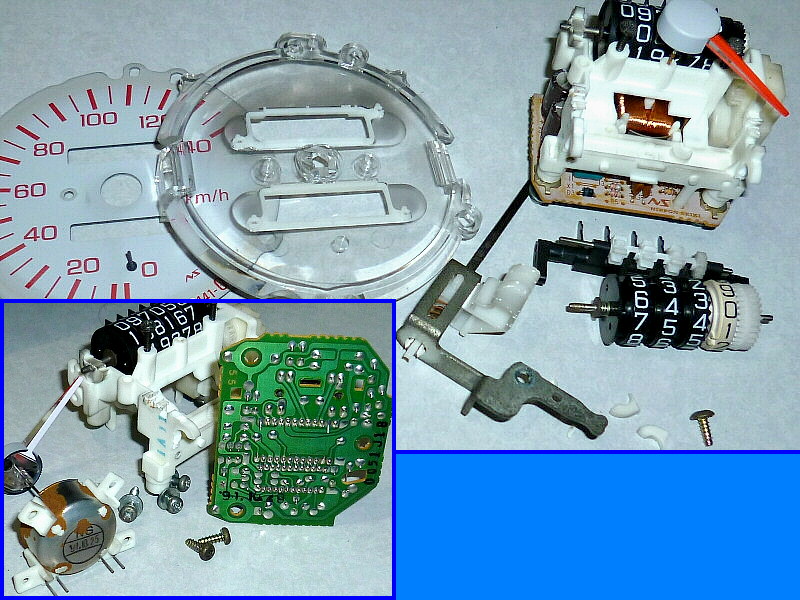

トリップメーターを取って、分解します。

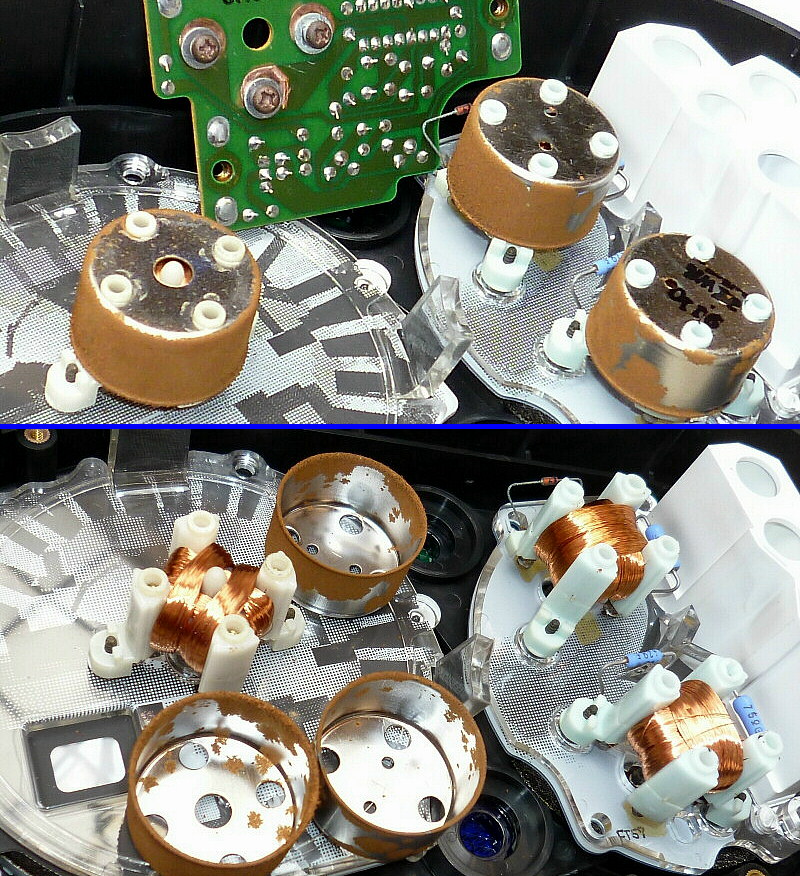

指針駆動用コイルの缶は、それなりに錆びています。


、ということは、もちろん他の3ヶ所も錆びています。(^_^;)

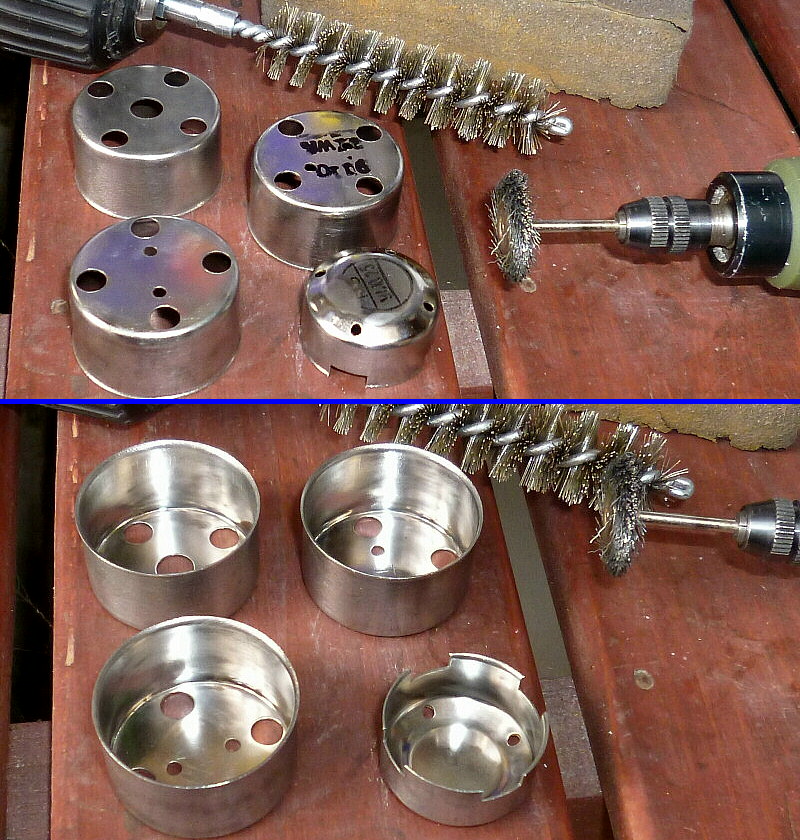

なので、全ての錆を削り落として、

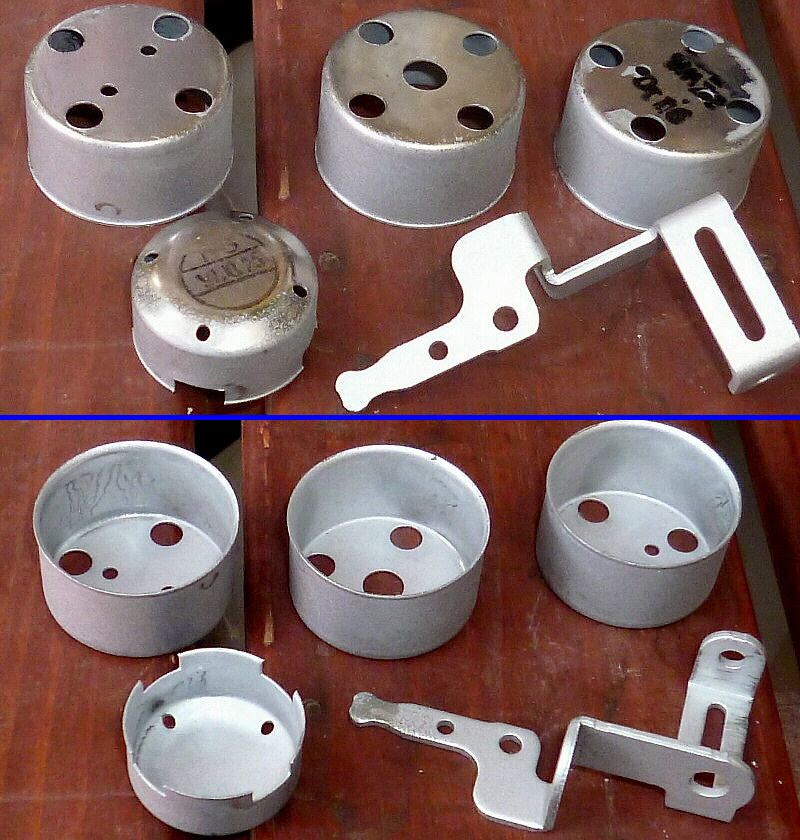

防錆塗料を吹きました。

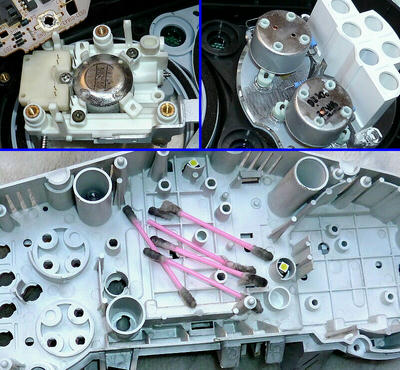

それぞれ、元の場所に取り付けます。

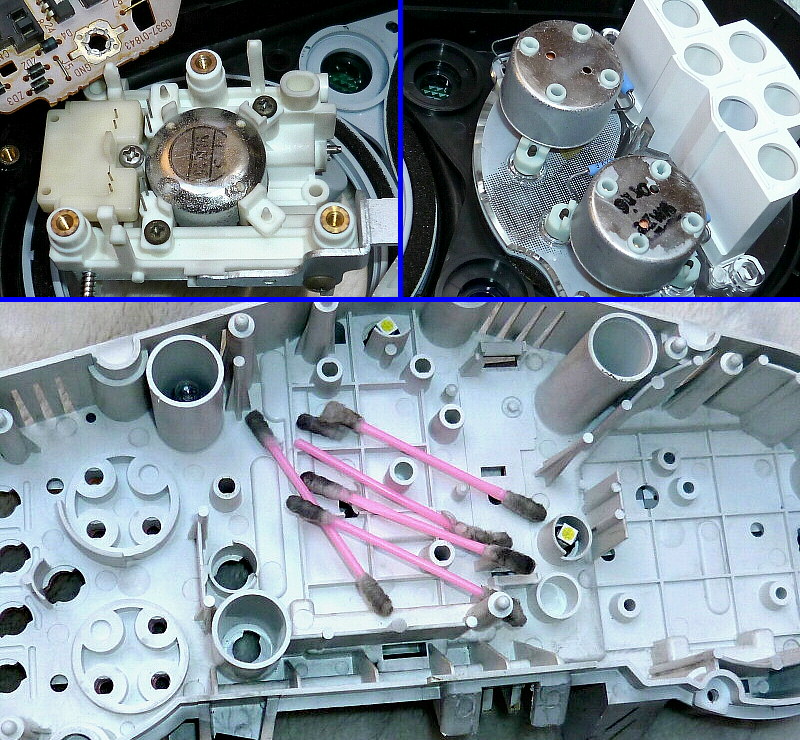

速度計裏の缶は、いつも通りボンドGPクリアーで
後から再度外せるように軽く固定。

ケース内部もアルコールで簡易清掃しました。


汎用LCDを仕込む為に、メーターベース部分の
あちらこちらをカットします。

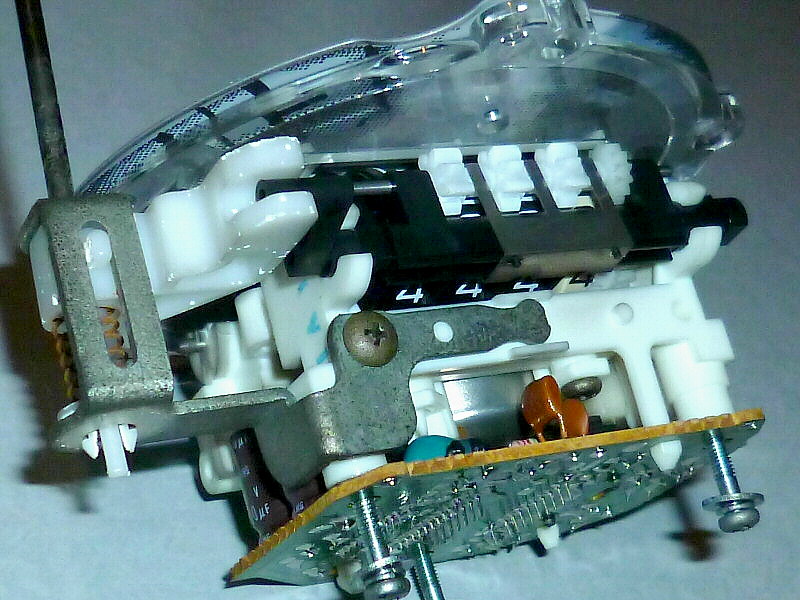

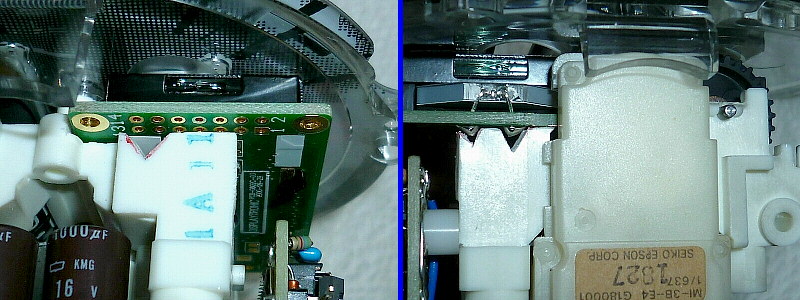

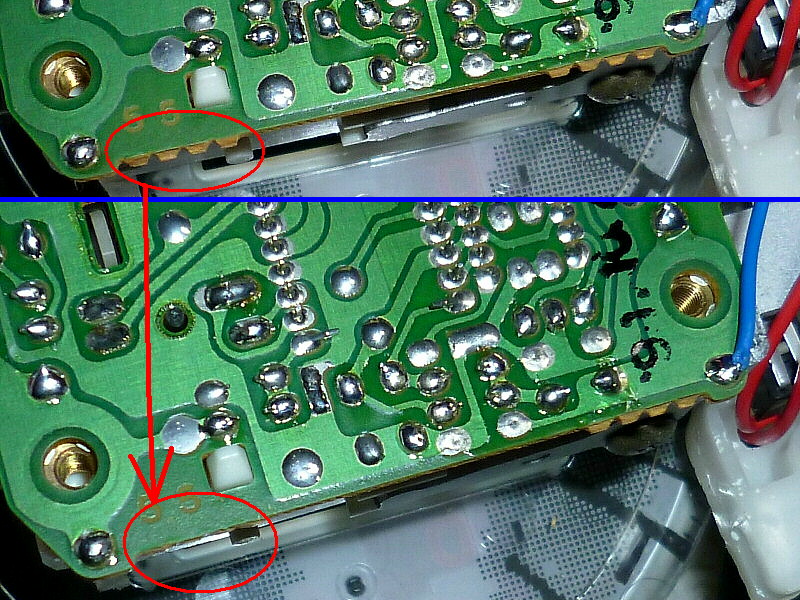

速度計の制御基板も、
ここのわずかな出っ張りが邪魔になってしまうので、削り取ります。

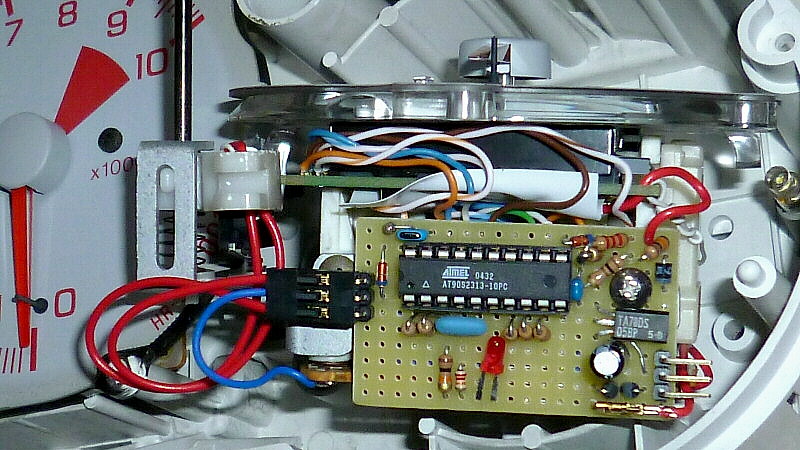

D-TRI（Digi-Trip）の制御基板にLCDを接続し、
共にメーターベースへ取り付けます。

トリップリセット機構に、制御用のマイクロスイッチも取り付けて接続しました。
メーター背面の配線も接続してあります。


今回、2行表示仕様（窓拡張有り・デジタル速度表示有り）で
依頼を受けていますので、この後にLCD表示窓の
切削作業が残っていますが、ひとまず電源投入をしておきます。

走行試験はまだ行っていませんが、D-TRI は正常に起動致しました。
　（パネルに隠れてはいますが、2行目も表示されています。）

明日 or 明後日には窓拡張を行い、
最終的な動作確認を行う予定です。m(_ _)m
