昨日の続きです。
今回のブログは、補修＆加工編です。

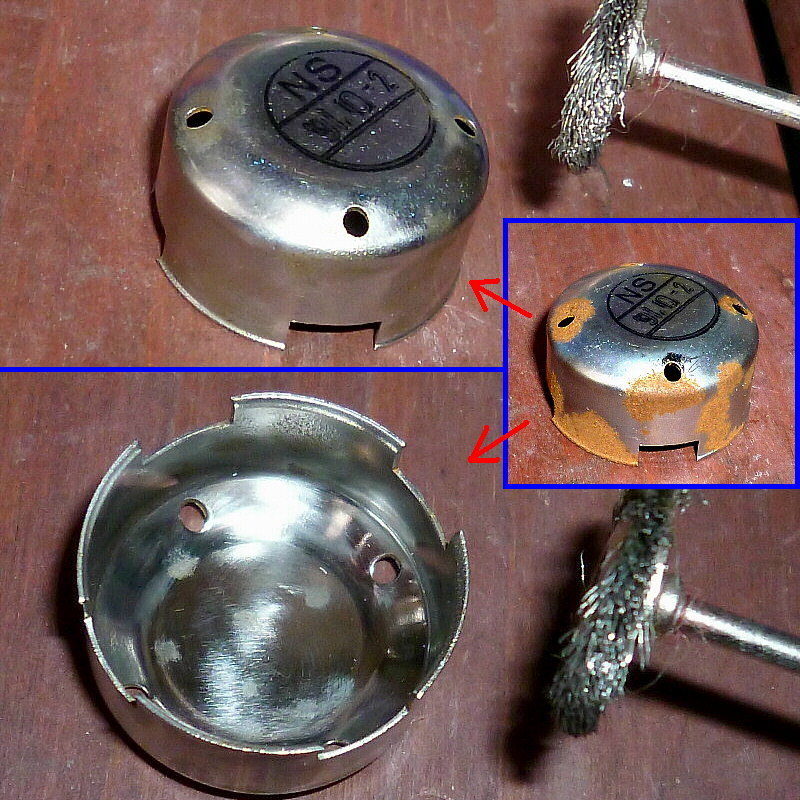

指針駆動コイル＠速度計 を覆う缶が若干錆びていたので、
錆落としをしました。

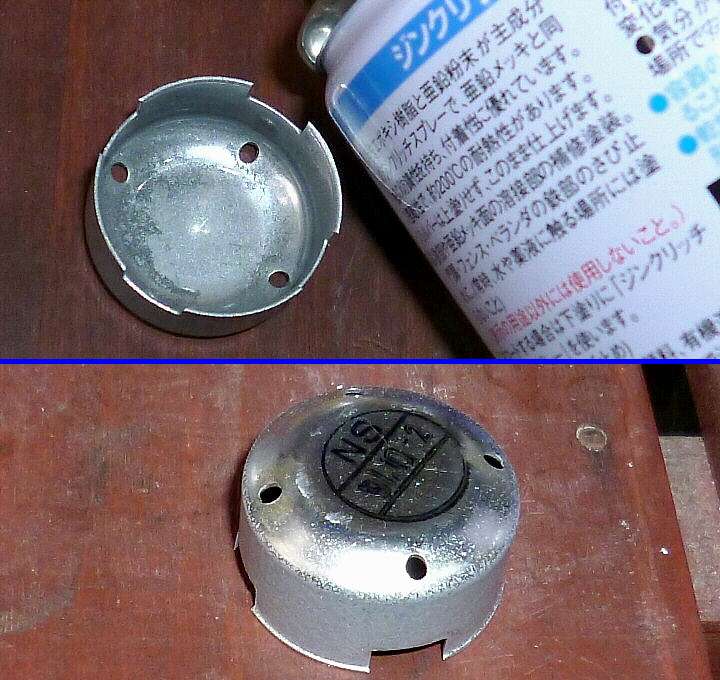

その後、背面の文字を消さないように防錆塗料を塗布します。
文字面はクリアー塗装で、軽く防湿処理しています。

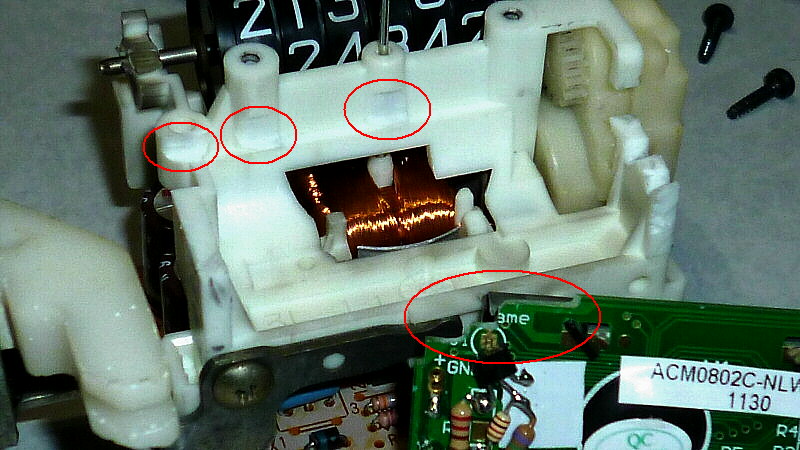

今回、LCD表示が1行のみとなり、LCDを出来る限り上側へ寄せるため、
赤丸部分の削り込みを多くしています。
　（削り量0.5mm ⇒ 1.0mm で対応）

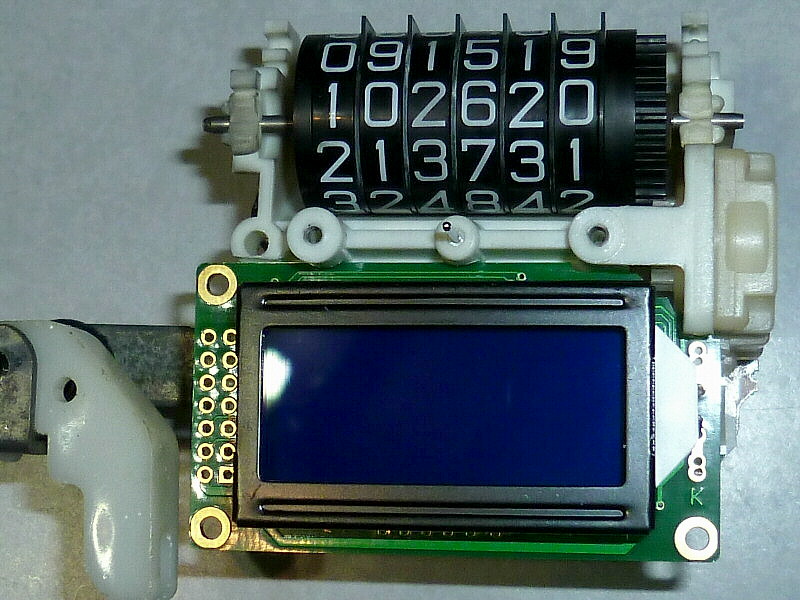

LCDを置いてみました。


これでも、本来の機械式トリップメーター用の窓枠（縦幅 6.0mm）では
文字が若干隠れてしまうかもしれません。

可能な限り、完成度の高い状態でお使い頂きたいと思いますので、
その場合に若干の窓拡張する/しないを含め、どうするかはご相談させてください。


メーターコイルに防錆処理した金属缶を取り付けました。
元々の固定部（4ヶ所）を、外側＠文字印字面 から接着剤で固定しています。
　（後々外す必要がある時は、簡単に外すことが可能です。）

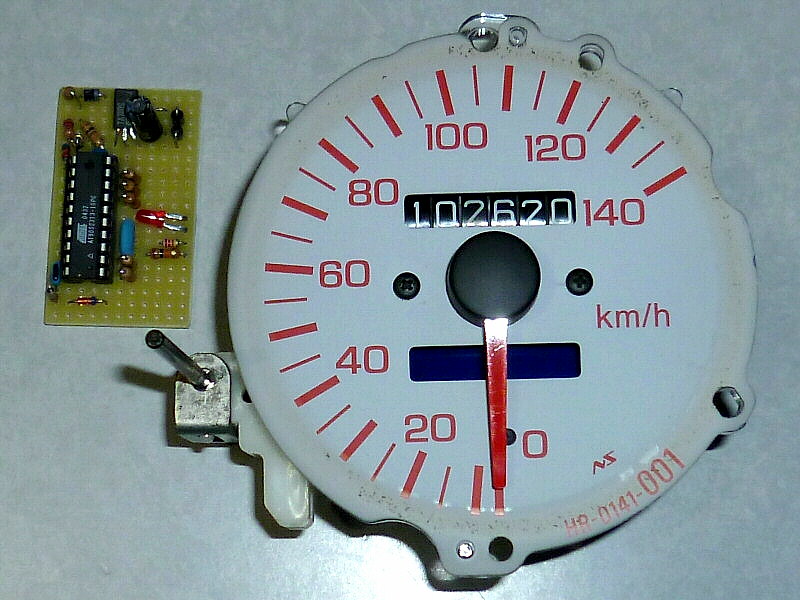

切削加工したLCDも、メーターに仮固定しました。

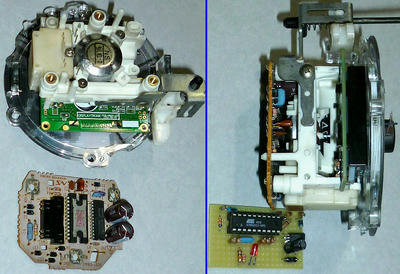

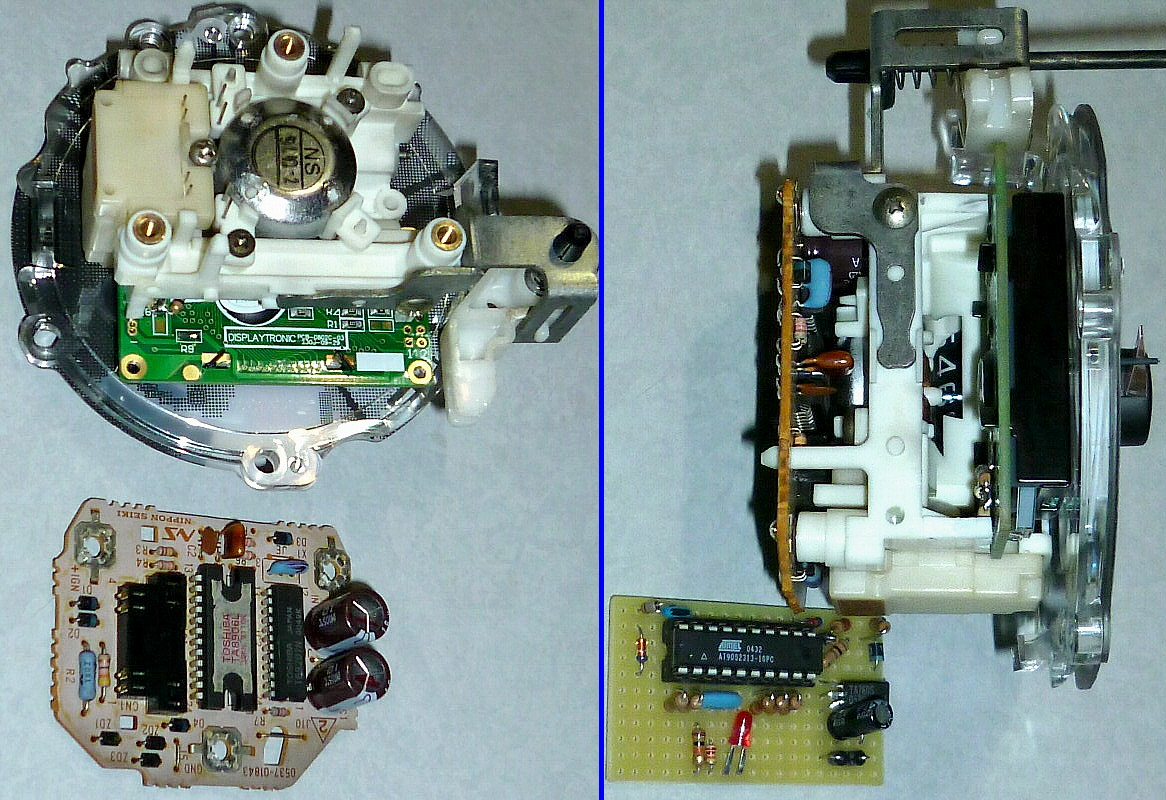

また、LCDの制御基板を作成しました。

--------
本日（2/5）の作業はここまでです。

明日、作業の続きを行います。m(_ _)m
