お待たせして申し訳ありません。
でじトリ化の御依頼をいただいたホンダ・ビート用メーターです。

　・でじトリ！ 1行仕様 （トリップ窓の拡幅無し）
　・LCDバックライトは白色（背景：青）仕様
　・インジケータ類 全9ヶ所のLED化
　・速度計指針の赤色発光化 （LED追加）
　・ELパネル＠同梱品の取り付け （某オークションのもの）

を行います。

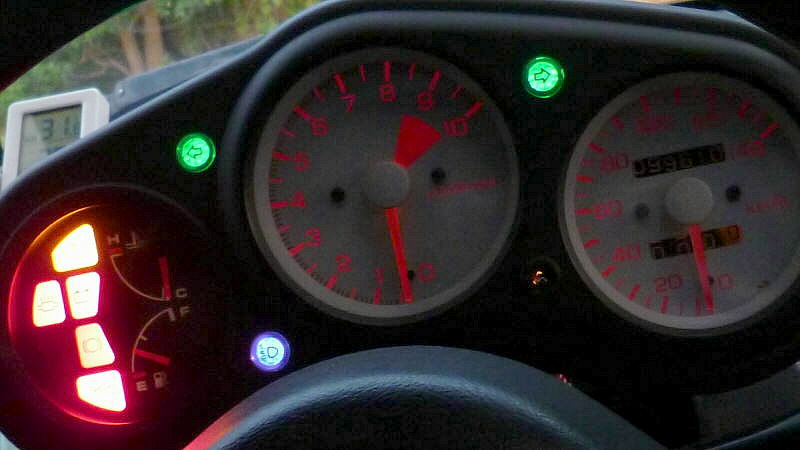

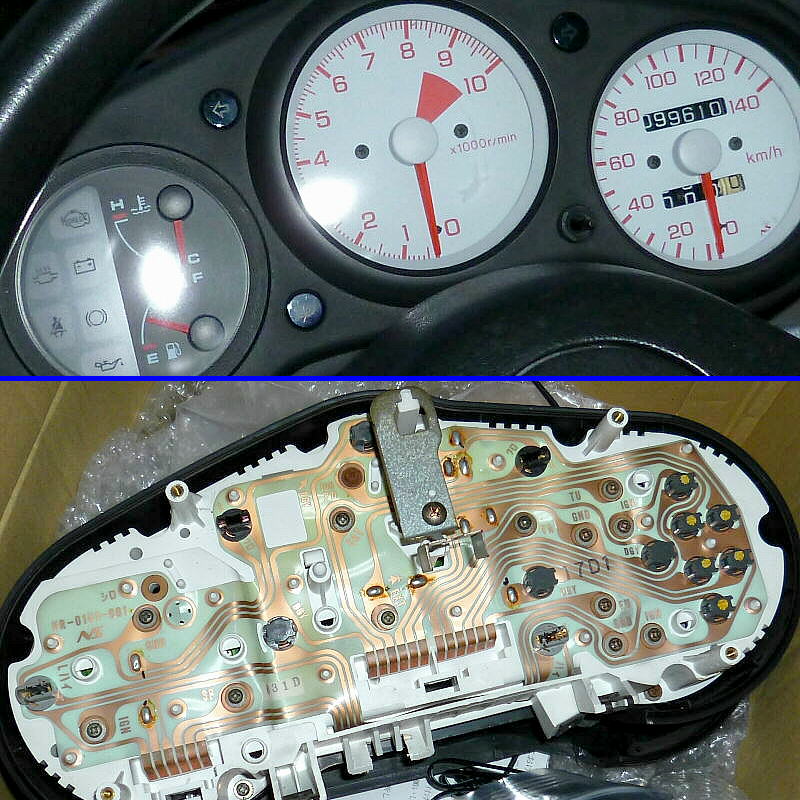

受け取り時の動作確認です。 電球が2ヶ所、断線しているようです。

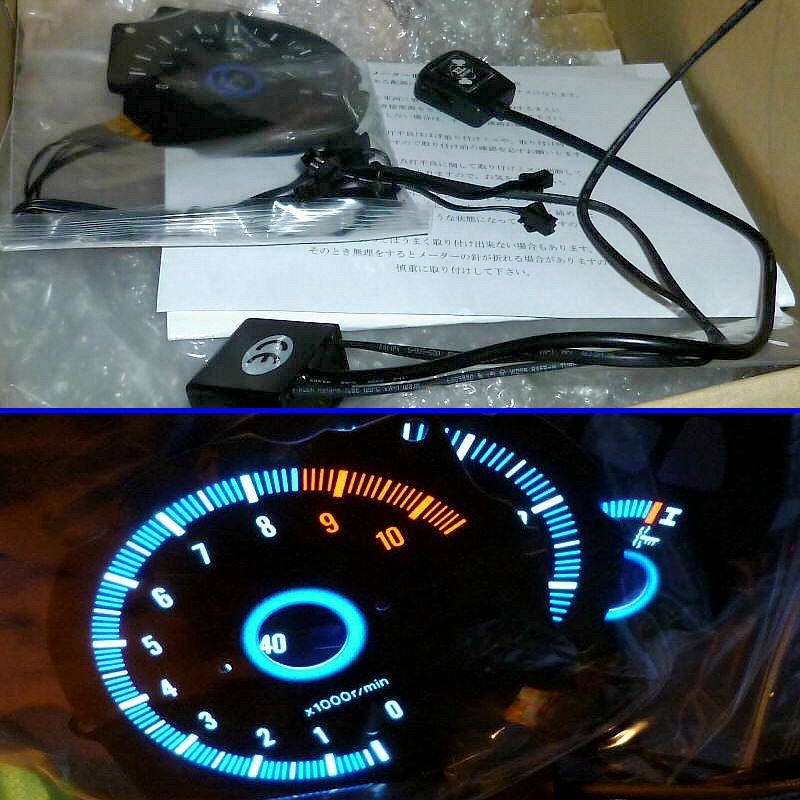

同梱されていた、無機ELユニットです。
単品での動作確認を行い、特に問題はありませんでした。

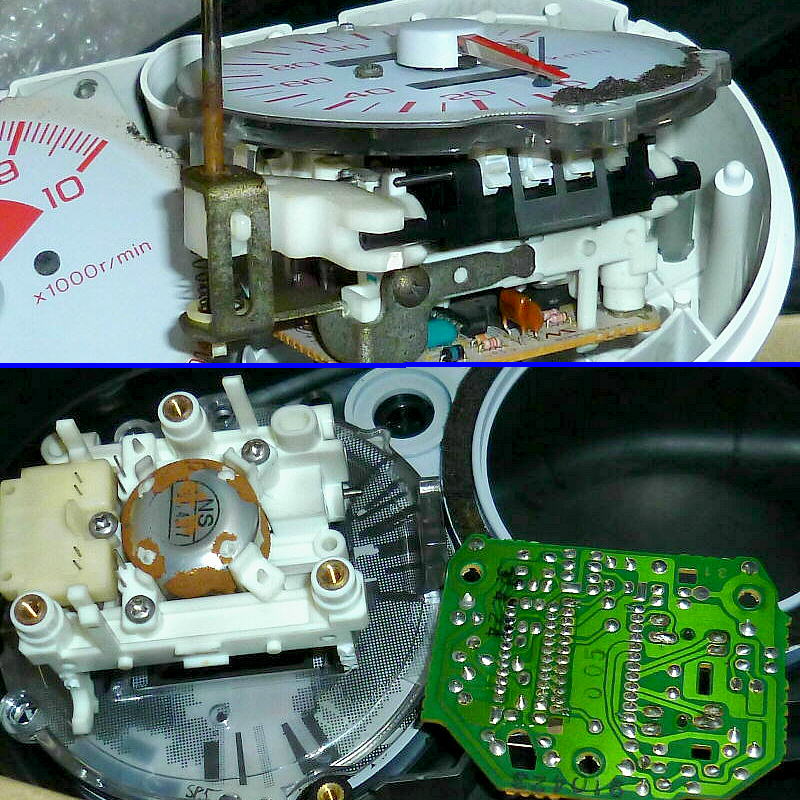

メーター内部です。

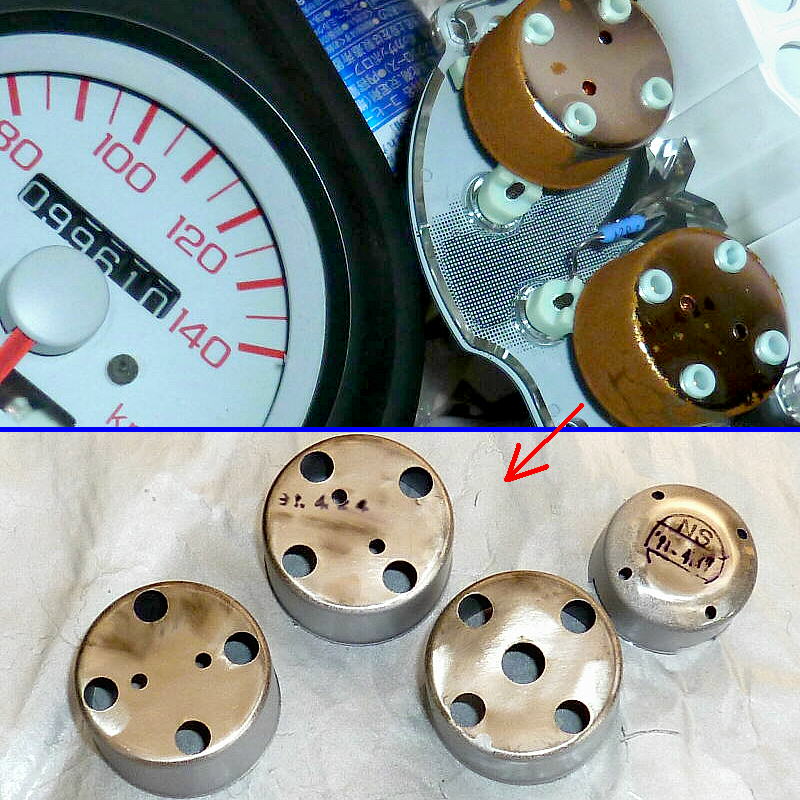

速度計の指針軸 及び 金属シェルには赤錆が発生していました。


水温計 及び 残量計の裏側も同様に錆が出ていましたので、
錆を削り落として、防錆塗料を塗布しました。

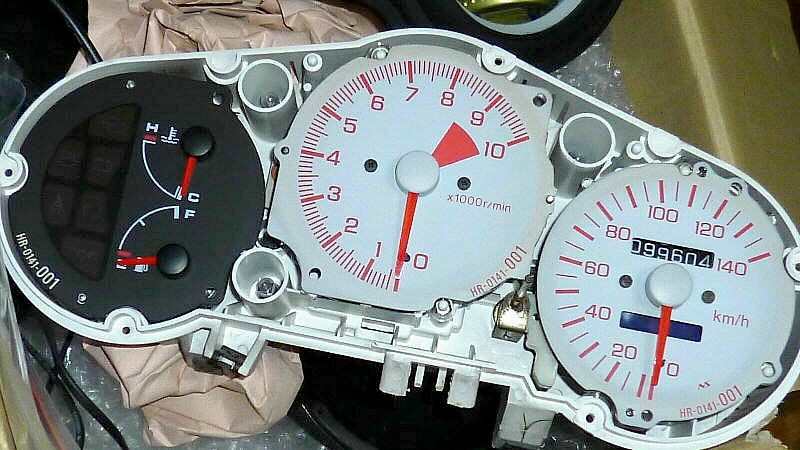

防錆した缶を取り付け、純正トリップメーターを取り外し後に
基板切削加工済みのLCDを仮置きしました。
　（このメーターは 1行仕様ですので、メーターパネルの加工は行いません）

この後、ELパネルの取り付け、トリップリセット用のスイッチ取り付けや
制御基板～LCD間の接続、ケース内部の清掃や、
インジケーター用LEDの作成・取り付け電球・端子の清掃・研磨を行ってから、
最終的な動作確認（速度計の指針合わせを含みます）を行う予定です。
