個人的な都合で大変お待たせしており申し訳ありません。。


ようやく基板とLCDの取り付けまで進みましたので、画像を掲載させていただきます。

今週中には “でじトリ化” を終わらせる予定ですので、今しばらくお待ちください。m(_ _)m

--------

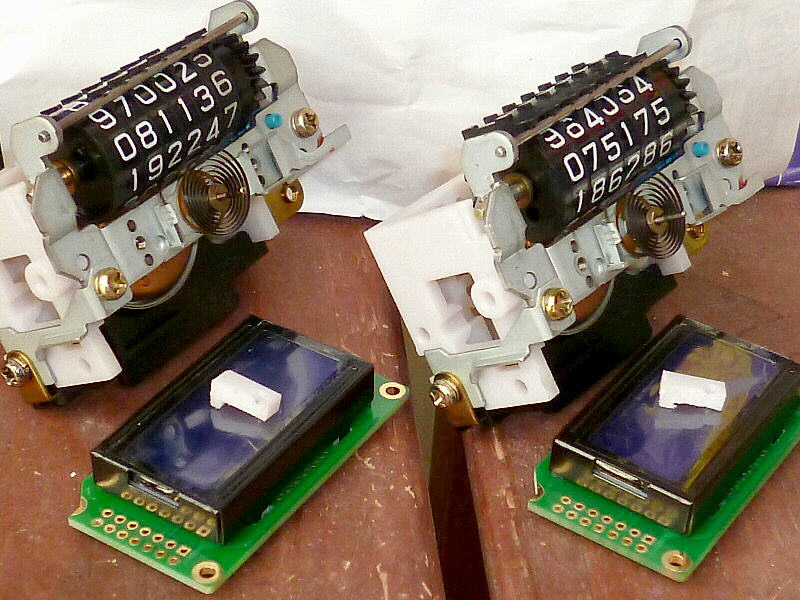

速度計から純正トリップメーターを撤去して、LCDを埋め込むことができるように切削加工。
LCD自体の基板も切削加工します。

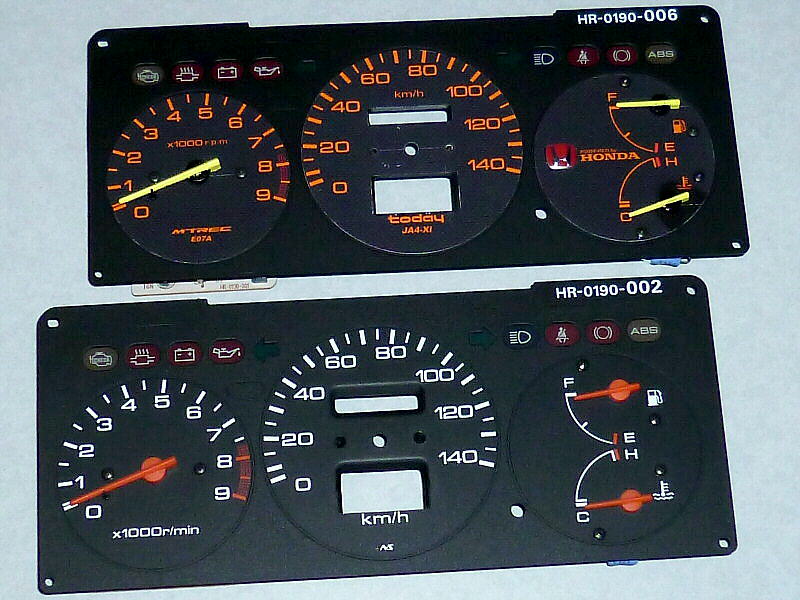

蛇足ですが、メーターの製造日が一年程度違うため、若干変更されているようです。
　（新しいほうはオドメーター上に、形状変更されてダストシールド（いわゆるカバー）が着いています）

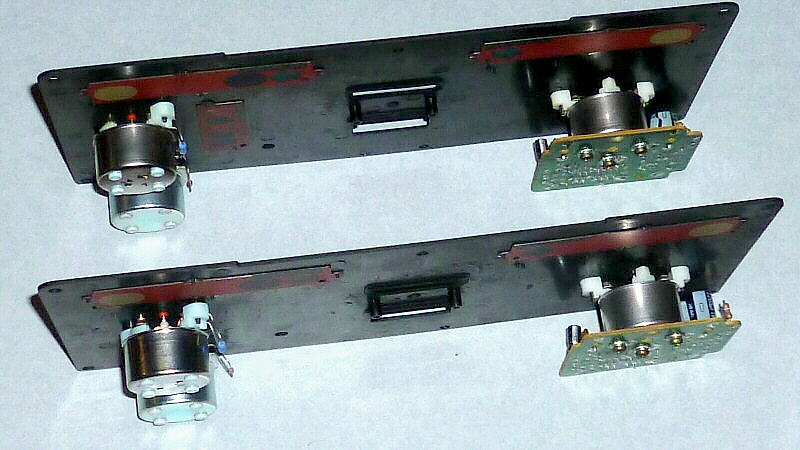

トリップ窓を切削加工します。 （左側、切ってはいけない場所まで切れてしまいました。申し訳ありません。。m(_ _)m）


双方、トリップ窓の切削が完了しました。


上から見た画像です。


LCDの制御基板を作成しました。　（トゥデイ用に、極一部ですが若干最適化）

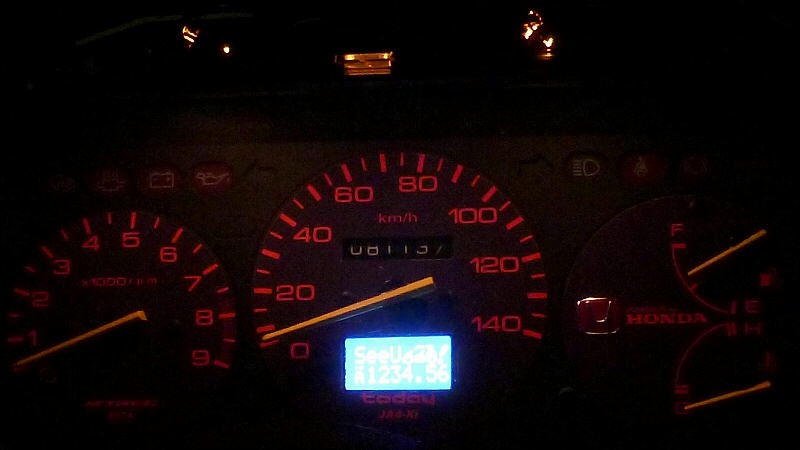

制御基板～LCDを接続して、実車上（ビート）で動作確認。
LCDの取り付けは仮固定です。
　（LCDバックライト用LEDは、アンバー色に未交換）

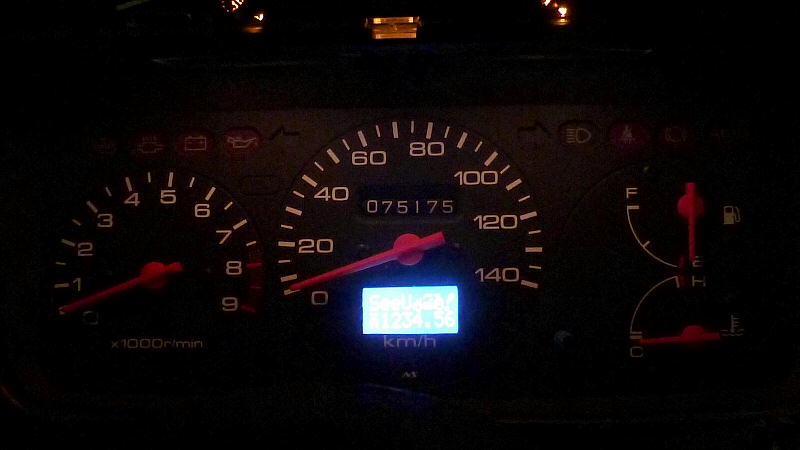

制御基板～LCDを接続して、実車上（ビート）で動作確認。
LCDの取り付けは仮固定です。
