こちらも遅れておりましたが、
でじトリ化（トリップメーターのデジタル化）の御依頼をいただいた

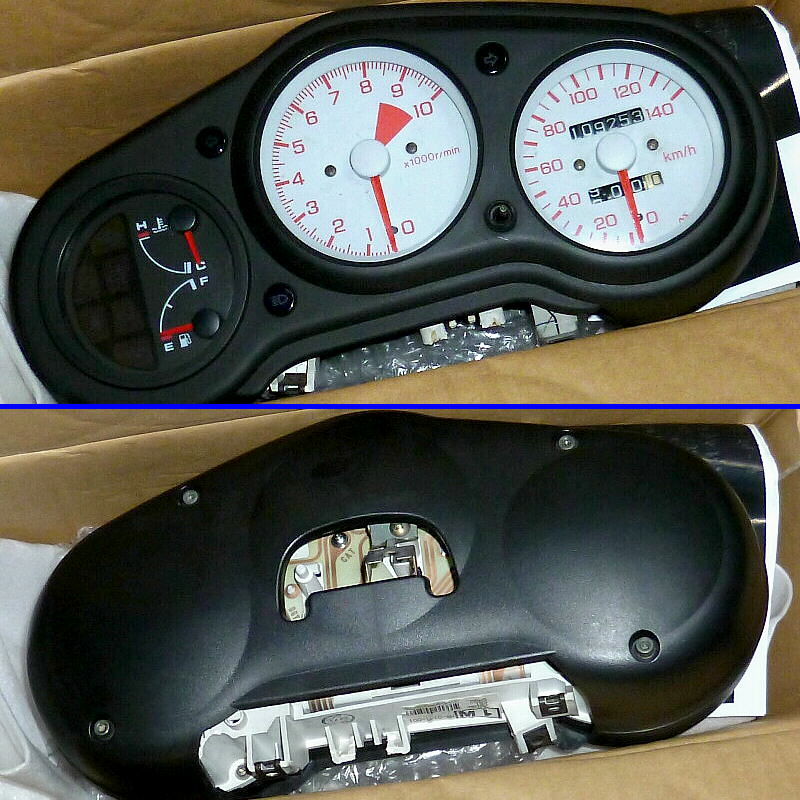

ホンダ・ビート用メーターです。


2行仕様にて、でじトリ！化します。

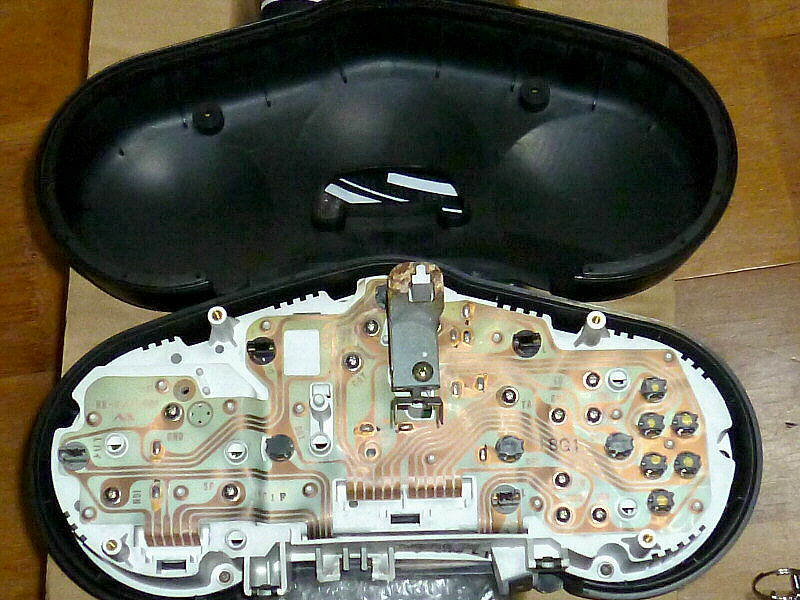

内部のメーターユニット固定用ネジは交換されています。

上部にある金属ステーの一部が、おそらく湿気が原因で錆びています。

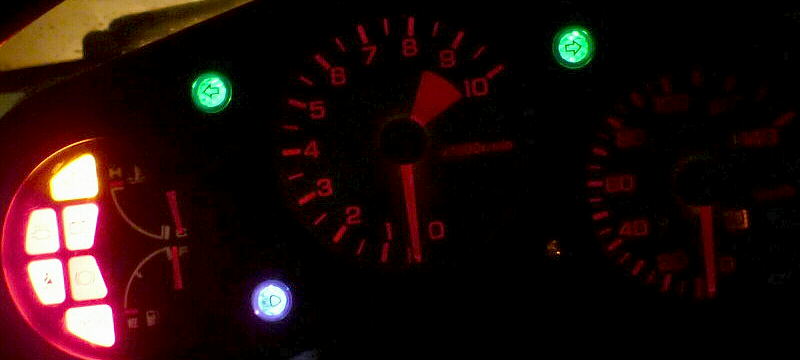

受け取り時の動作確認です。
ブレーキ警告灯の点灯が怪しいこと以外では、特に異常は見つかりませんでした。

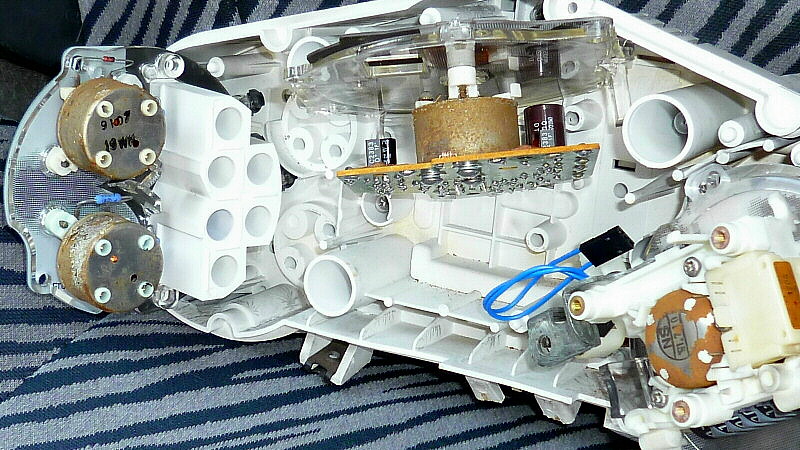

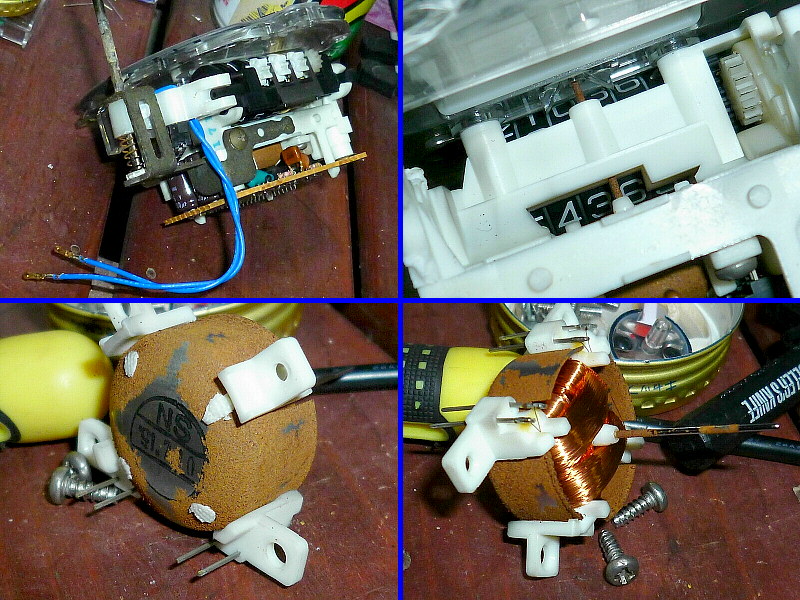

メーター内部です。
速度計の指針軸 及び 金属シェルには赤錆が発生しています。


もちろん、他のシェルにも錆が発生していました。

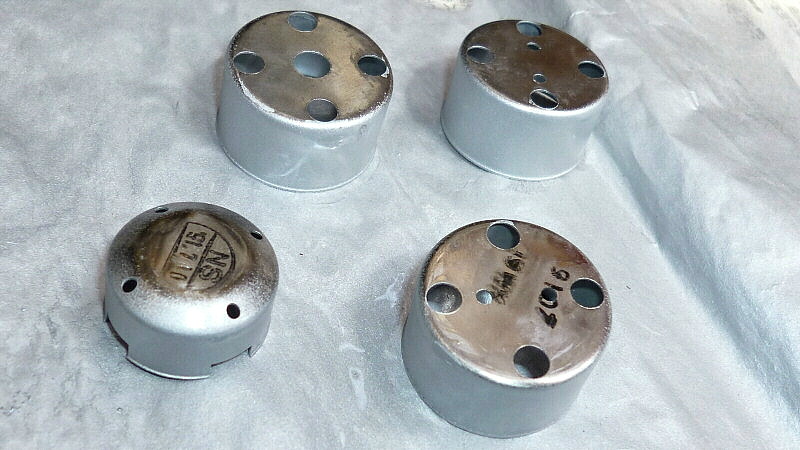

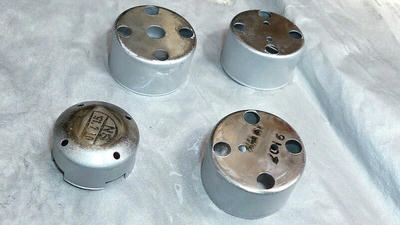

例によって錆を削り落として、刻印は残したまま全体を防錆します。
　（亜鉛粉末入り ＆ 透明、計2種類の防錆塗料を使用しています）

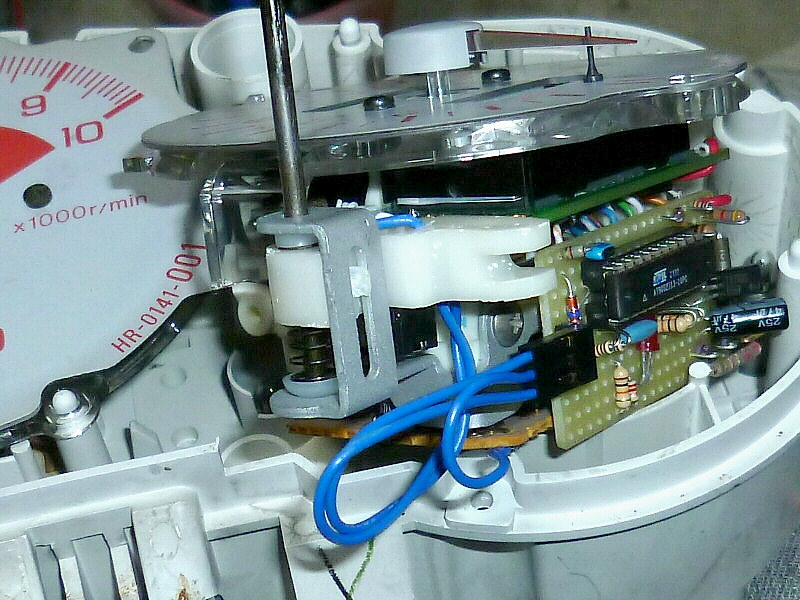

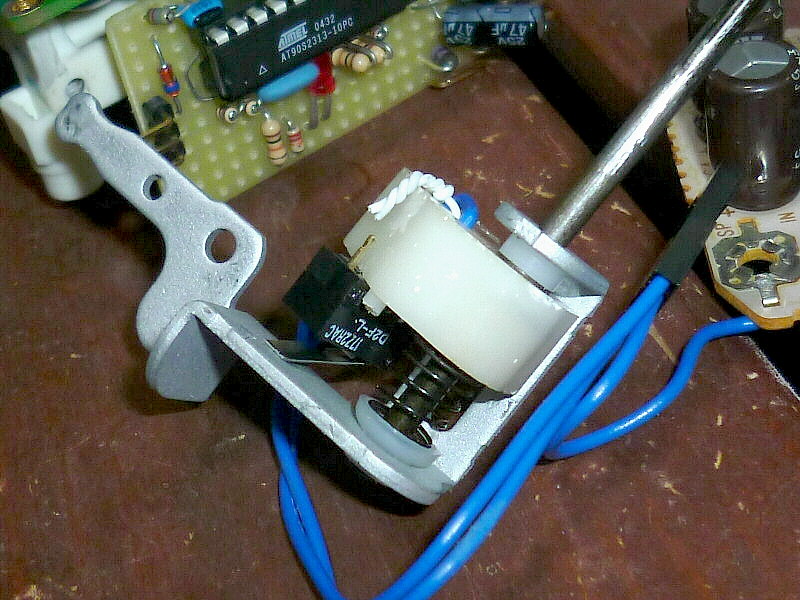

リセット機構のステーも錆びていたので、同様に防錆します。

コイルスプリングを受ける樹脂部品は、既に朽ち果てていたので、
自作加工したものを代わりに使用します。


2行仕様の為、メーターパネルのトリップ窓も切削・拡幅して、
デジタル化が完了しました。

ケース内部の清掃については、明日に行う予定です。

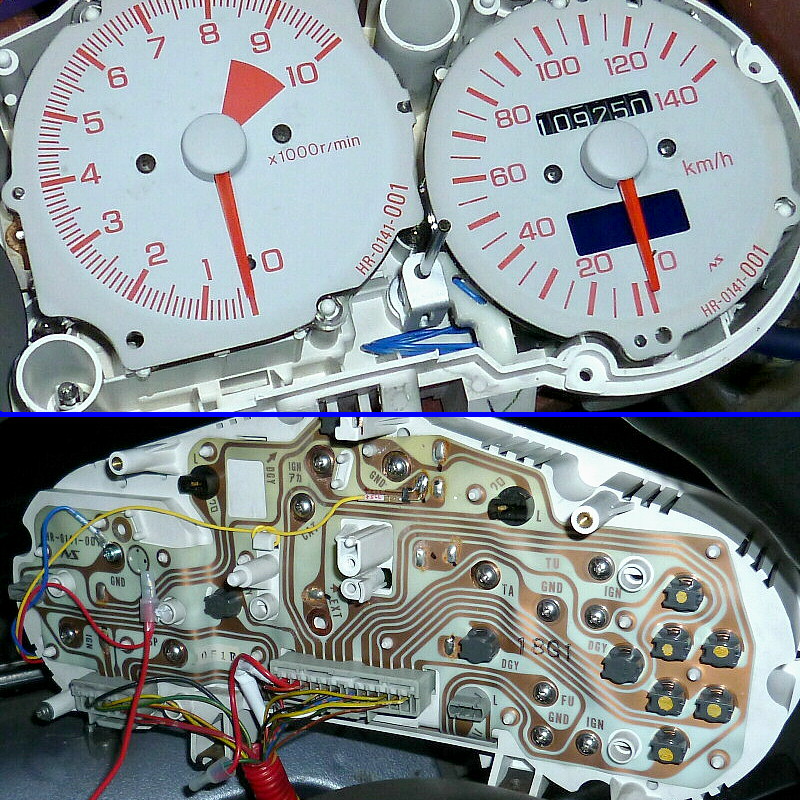

背面への接続も完了。

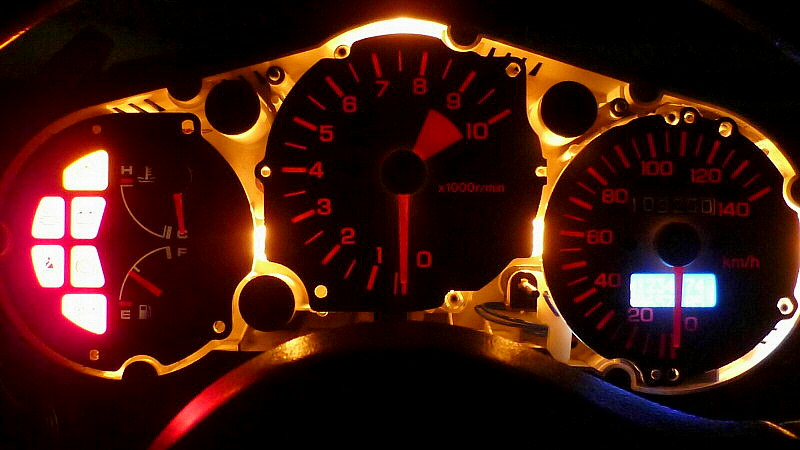

仮組みしての簡易的な動作確認。 特に問題は無いようです。

--------
ひとまず、ここまで。

明日はケース内部の清掃や、電球・端子の清掃・研磨を行ってから、
最終的な動作確認（速度計の指針合わせを含みます）を行う予定です。
