日が開いてしまいましたが、続きです。

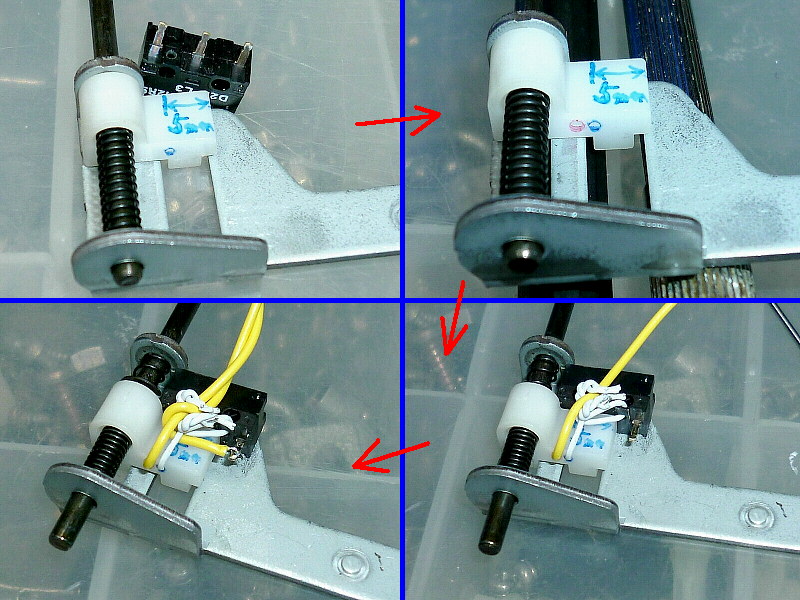

まずは、リセット機構にマイクロスイッチを取り付けます。

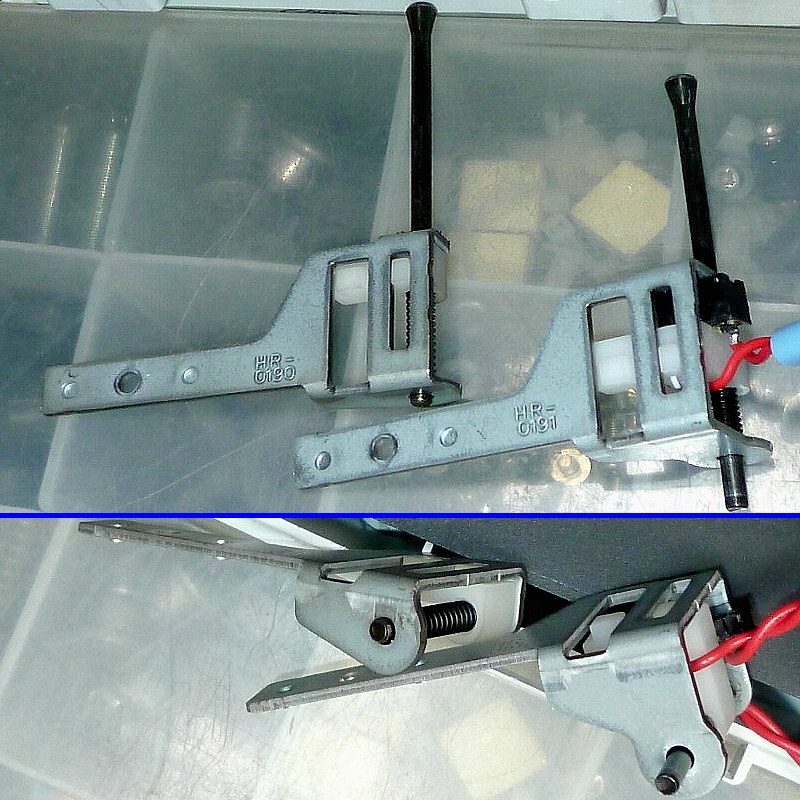

画像左が、MTREC仕様（タコメーター有り）の物。
画像右が、タコメーター無しの物。

MTREC用は、取付面からのオフセット量が少ないです。


　　（青丸径 1.0mm、赤丸径1.25mm、電線径 AWG28）

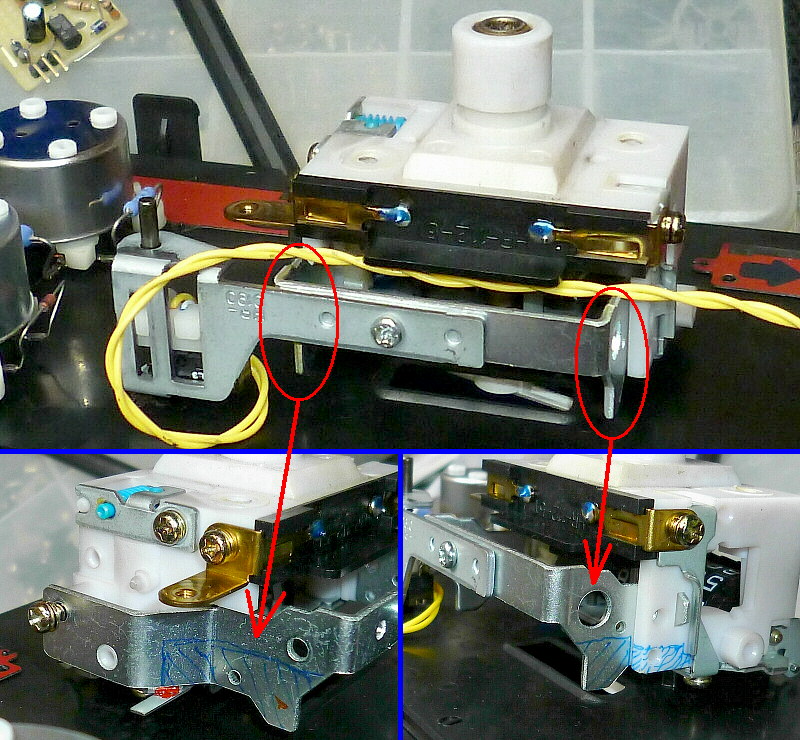

オフセット量が少ないため、
非MTREC用と同じ場所にはスイッチが取り付け出来ません。

その為、違う場所に取り付けすることにしました。

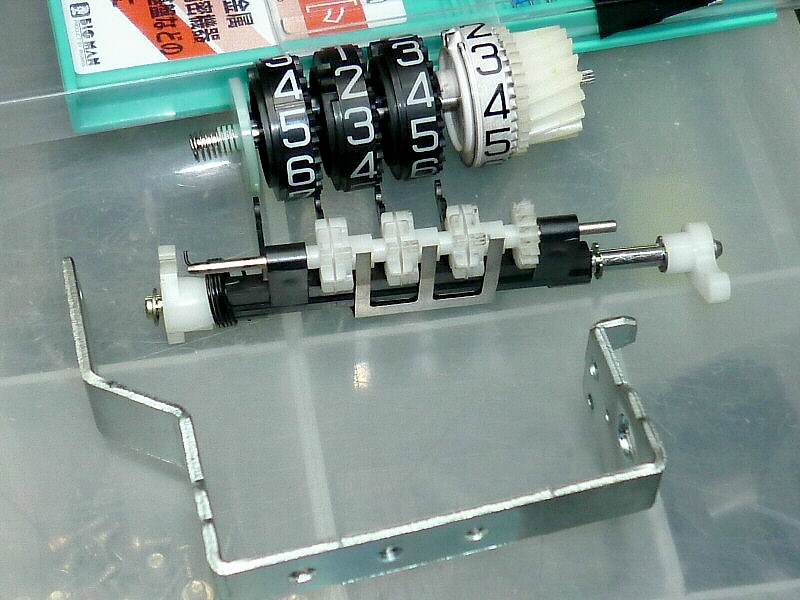

次は、トリップメーター部分の入れ替えです。

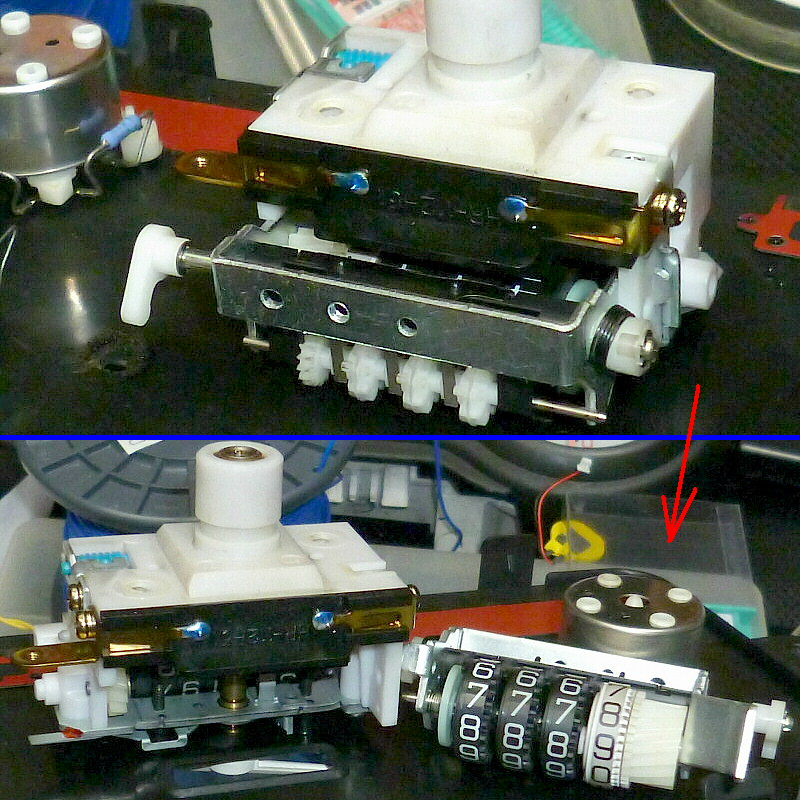

純正トリップメーターを取り外します。


速度計自体は、タコメーター無しの物と同じようです。

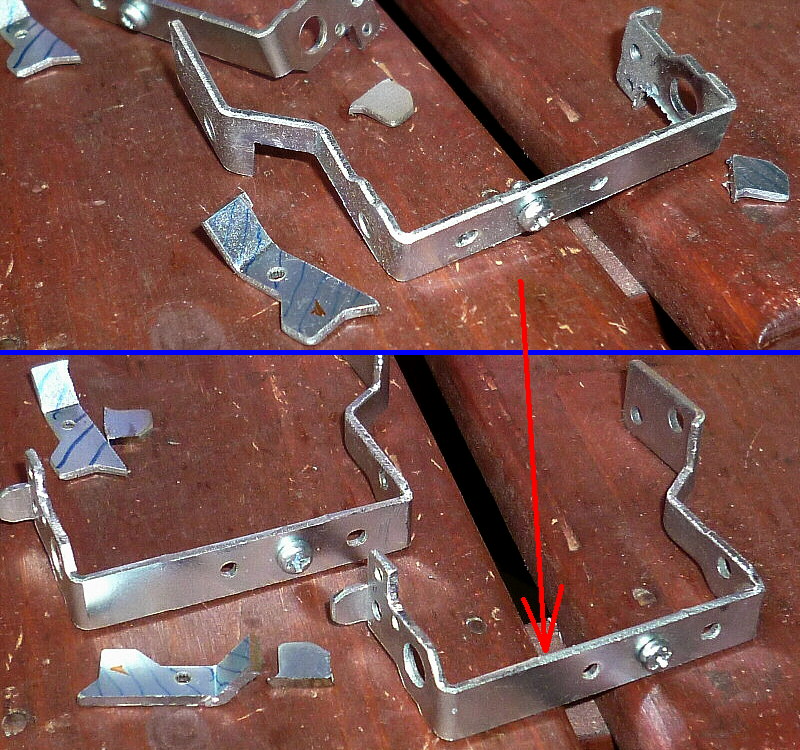

そのため、以前加工した時と同様に斜線部をカットします。

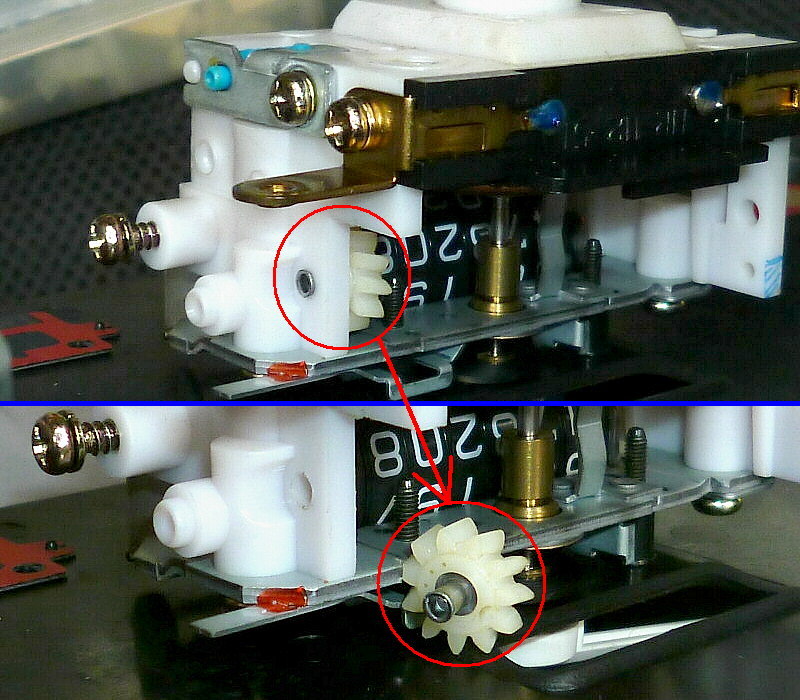

トリップメーター駆動用のギアも不要になるので、
中心のピンに熱を加えながら抜き取ります。

--------
ひとまず、ここまで。

続きの作業は、後ほどup致します。m(_ _)m
