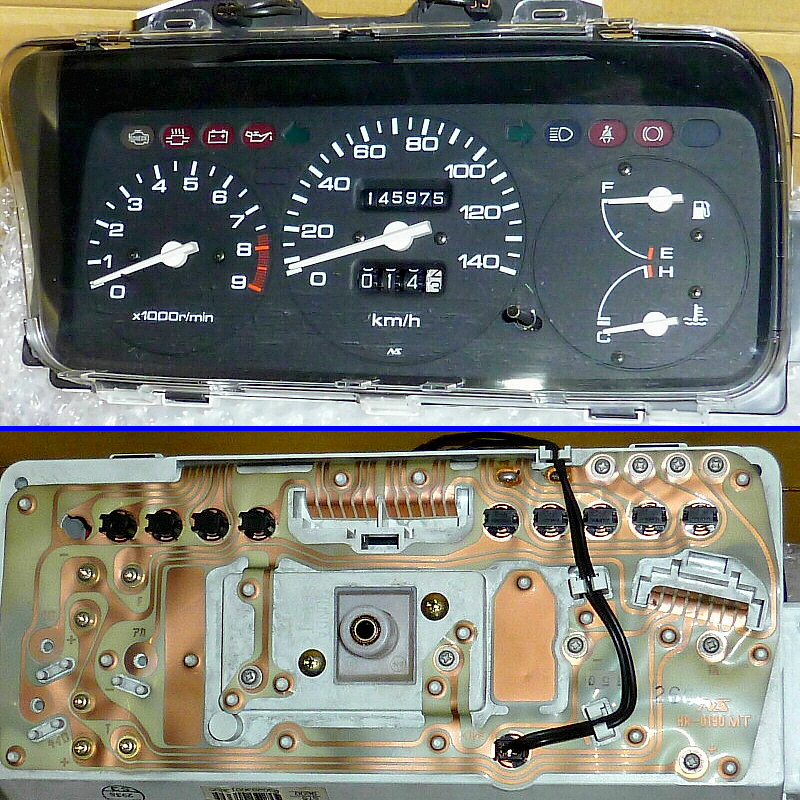

でじトリ化（トリップメーターのデジタル化）の御依頼をいただいた
ホンダ・トゥデイ（MTREC仕様）用メーターです。


非MTREC仕様の物（タコメーター無し）とは、
水温計＆残量計の配置が異なります。

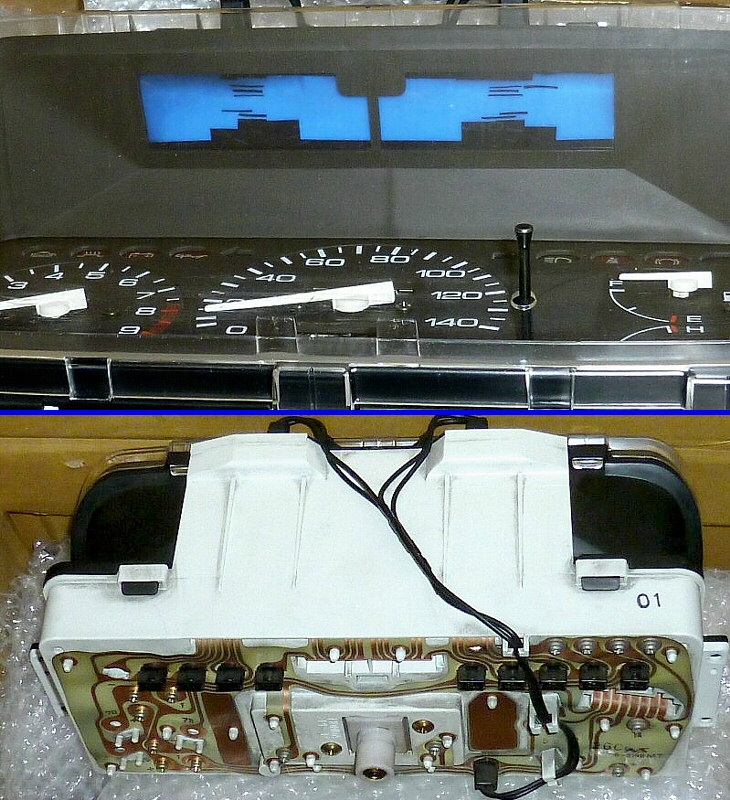

メーター照明（フロント ライト？）の青色フィルターは、
非MTREC仕様と同じ物のように見えます。

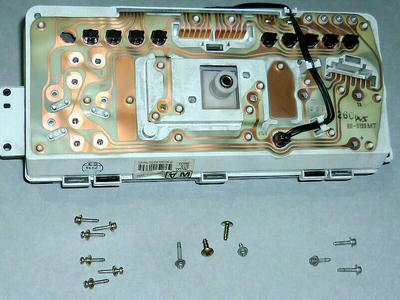

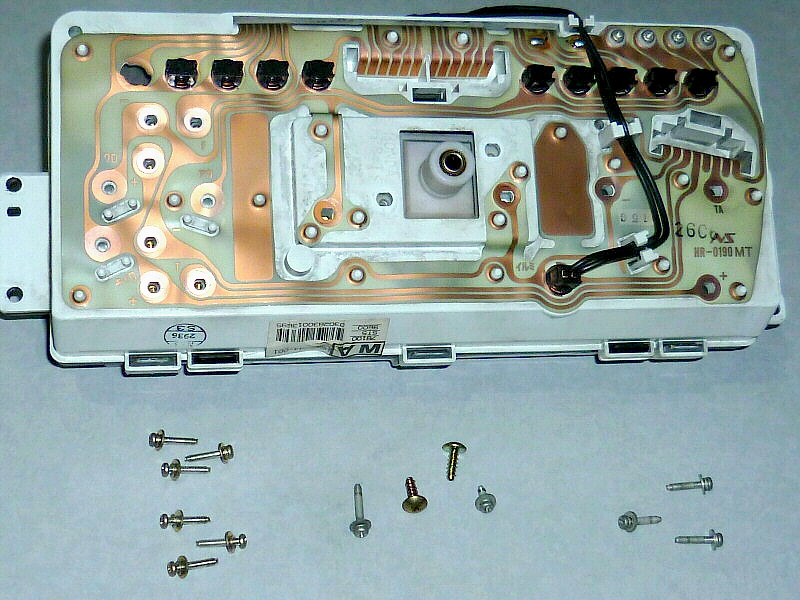

分解するため、まずは背面のネジ類を外します。


そして、ツメを外して分解します。

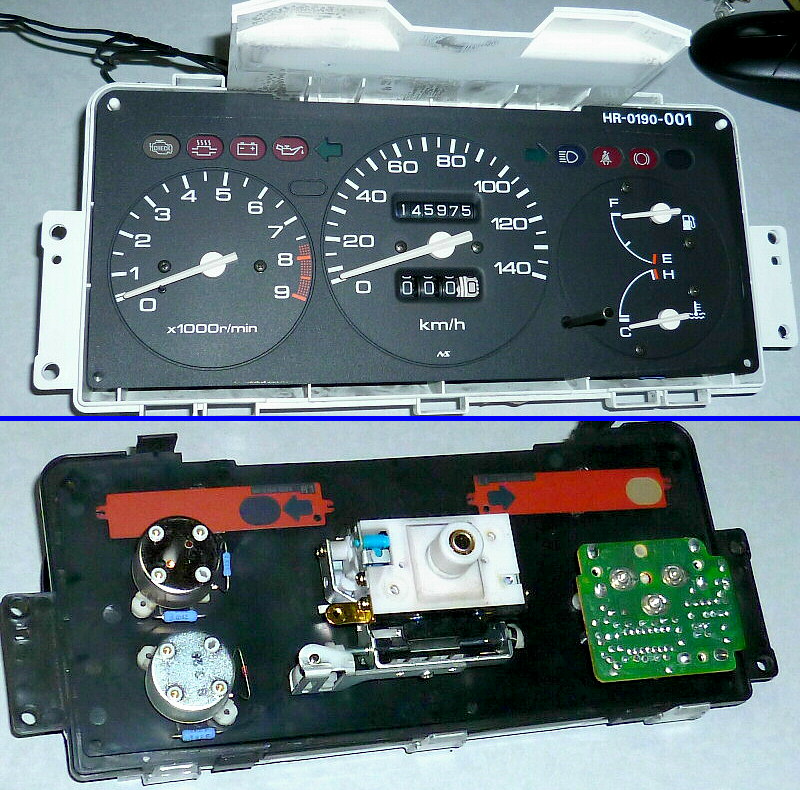

それぞれのメーターは、完全に独立して固定されています。

水温計（背面）の印字を見ると、平成6年 or 1996年.の
3月28日頃に製造されたメーターのようです。


ビートのメーター同様、内部は結構汚れていますね。

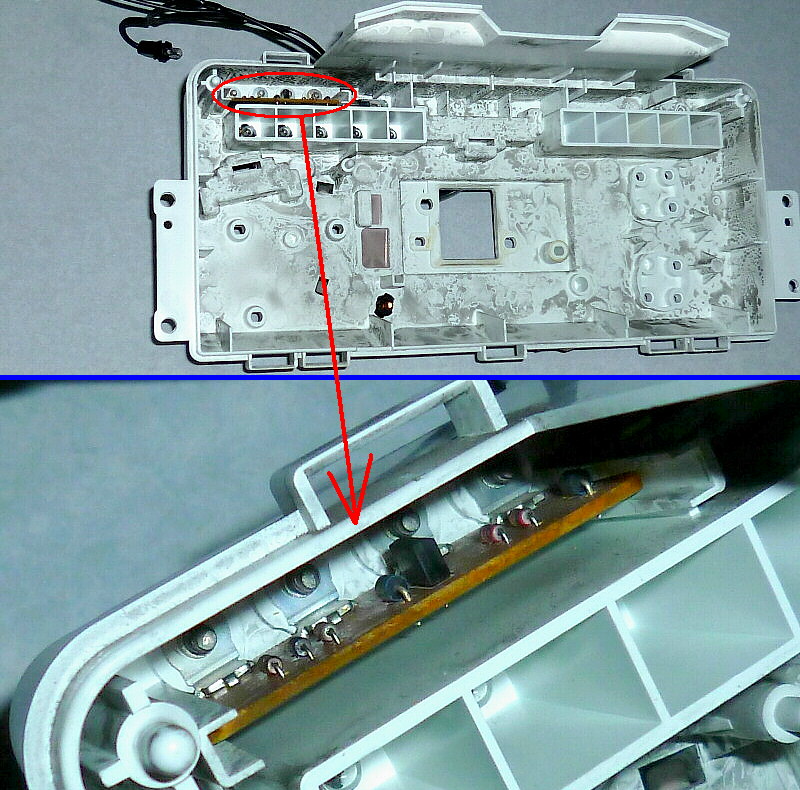

赤丸部分には、排気温度警告灯（触媒）を点灯させるめの
制御基板が取り付けられています。
　（蛇足ですが、この機能、ビートの場合は
　　タコメーターの制御基板に統合されています。）

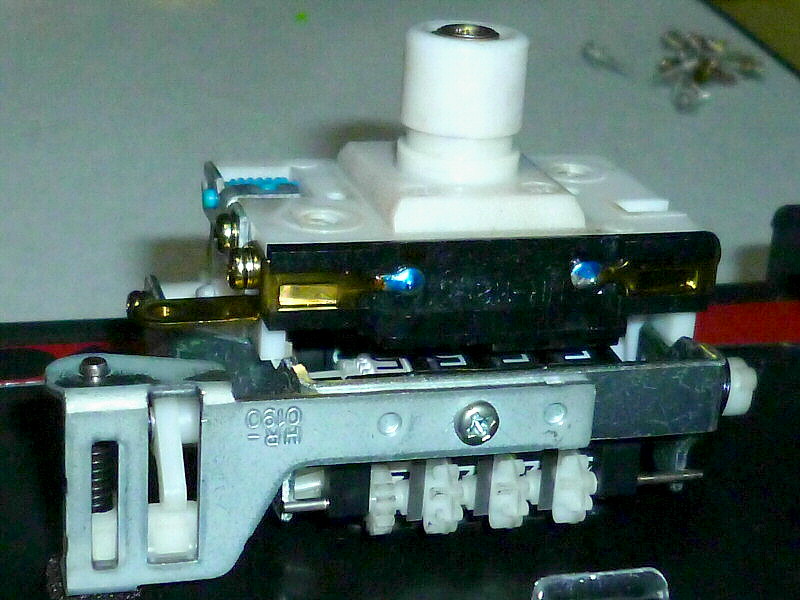

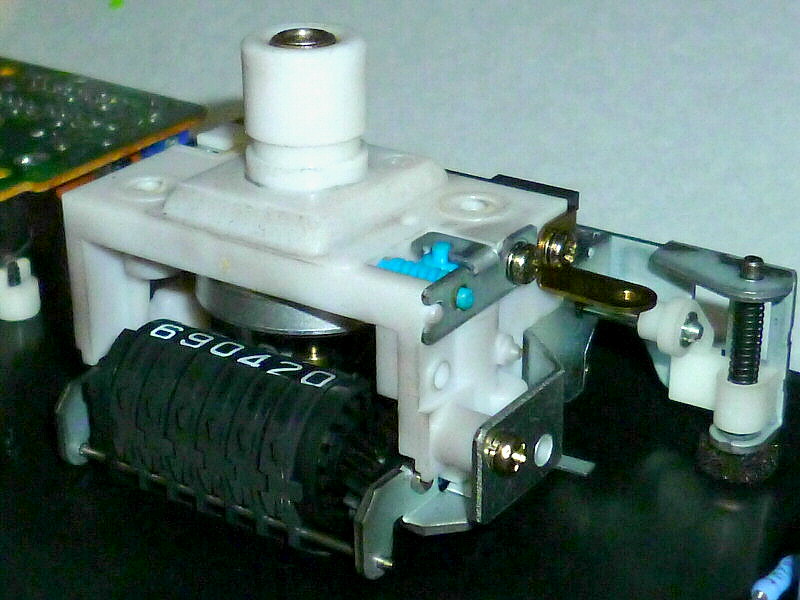

速度計は機械式。

回転するワイヤーによって磁石が回ります。


その回転によって、リード スイッチがON/OFFを繰り返すことで
走行距離＆速度に応じた車速パルスが発生します。
　（青色に塗られている端子の裏側に、リード スイッチが付いています。）

その車速パルスを利用して、“でじトリ！” が動作します。

--------
ひとまず、今日はここまで。

作業が進み次第、また続きをup致します。m(_ _)m
