新たに、D-TRI（トリップメーターのデジタル化）の御依頼をいただいた
ホンダ・ビート用メーターが届きました。

追加作業として、赤色LEDによる指針照明、
E/G警告灯のLED化、LCDバックライトの赤色化、も行います。

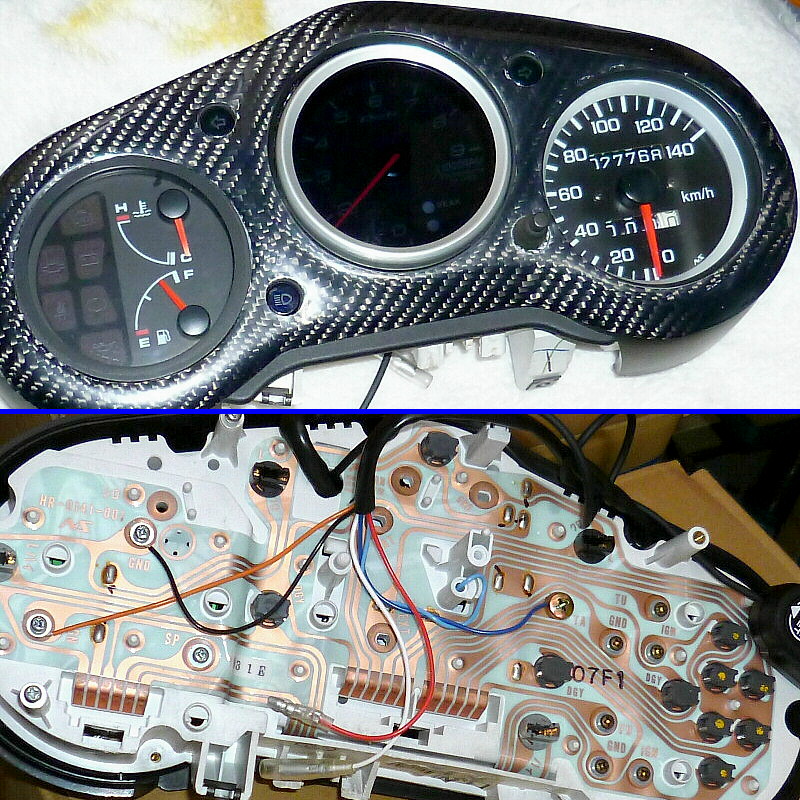

タコメーターは Defi製 BF Tachometer （Φ80） に交換されています。
　（パネルに、STEPMASTER STS26A と書かれています）

配線シート（フレキシブル基板）やネジ類に、目立った錆の発生はありません。

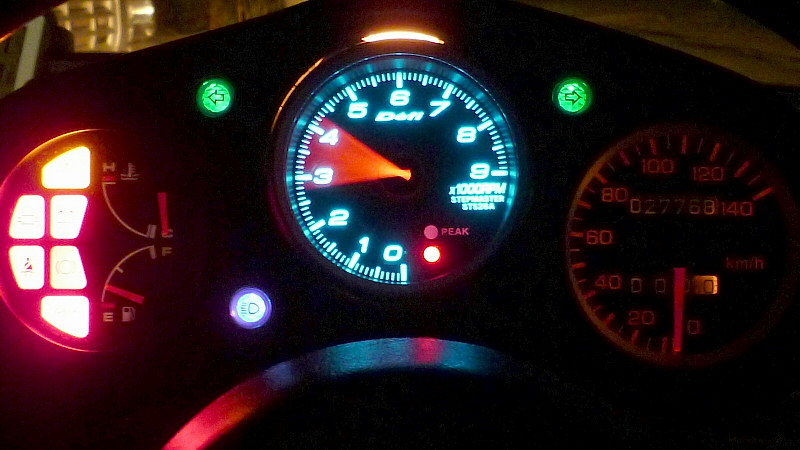

改造前の動作確認です。
電球類は全て点灯し、トリップメーターは正常にリセット可能です。

タコメーター上部の隙間から、電球光が漏れています。
　（これは純正タコメーター用の光源なので、社外タコには
　　この電球自体がそもそも不要となります。）

あと気付いた事として、
速度計が 「BEAT Version Z」 の専用品（パネルが黒色）で、
文字や目盛りが “オレンジ色” に光っています。
　（よく、黒色パネルに交換されていたりする物を見ましたが、
　　それらはオレンジ色には光りません。）


確認が済んだので、“でじトリ！” 化します。

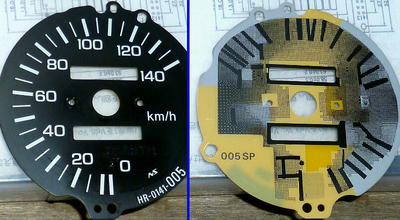

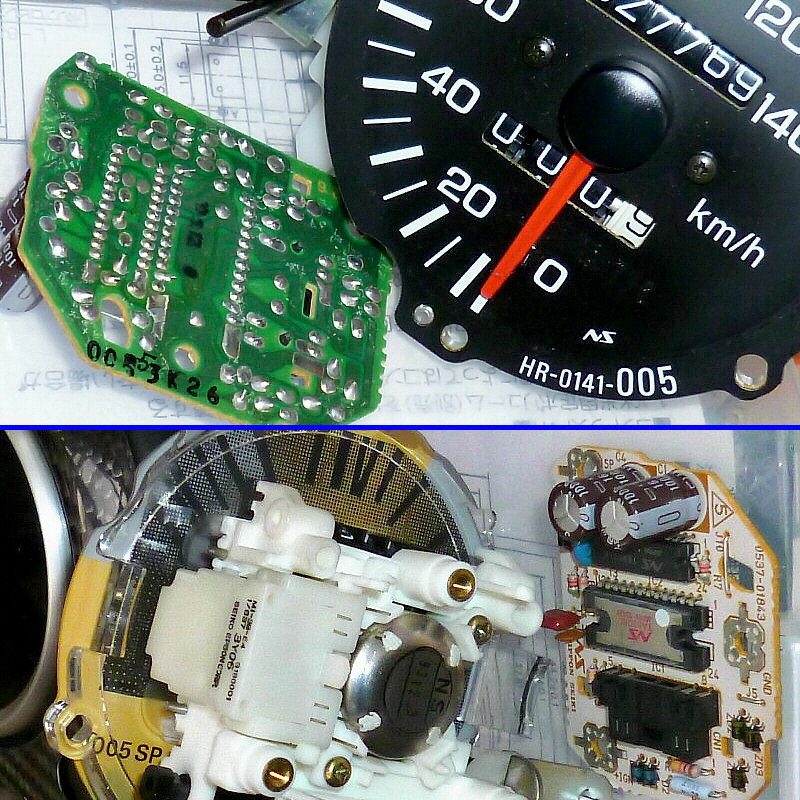

やはり、一般的なメーターとは違うようです。

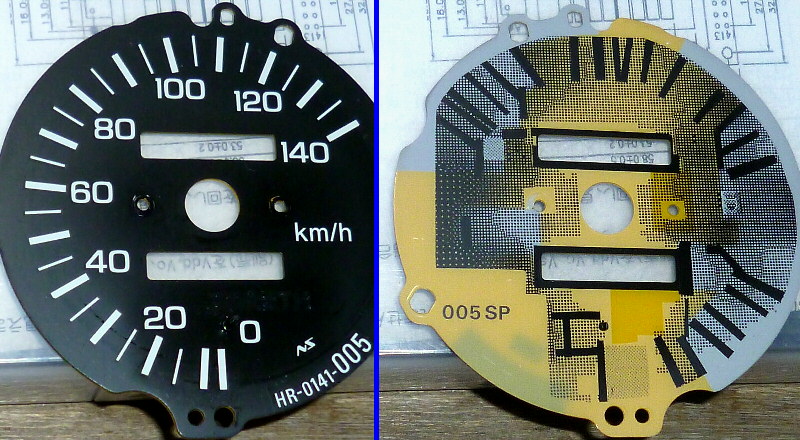

HR-0141-005 と記述されています。
　（普通は HR-0141-001 です）

パネル背面に、オレンジ色が入れられています。
製造日は、1993.12.3 のようです。


蛇足ですが、背面のパターン（黒いドット）は
もしかすると HR-0141-001 とは違うかもしれませんね。（未確認）


本題に戻ります。

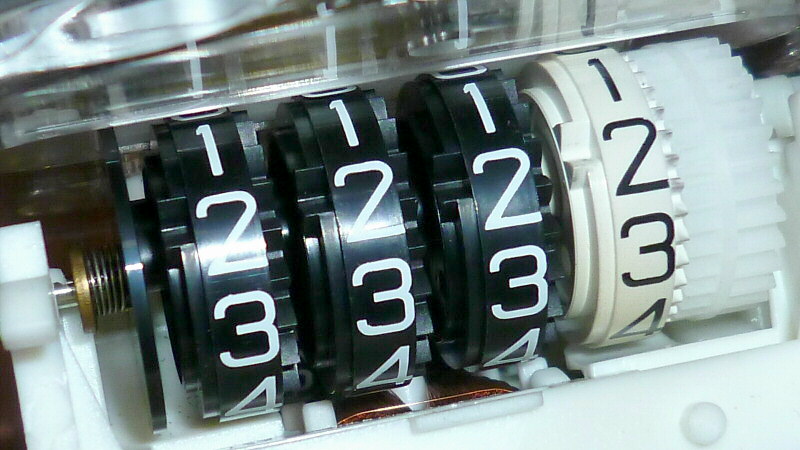

純正の機械式トリップメーターを取り除きます。
　（錆びの発生は見ての通り、全くありませんでした）

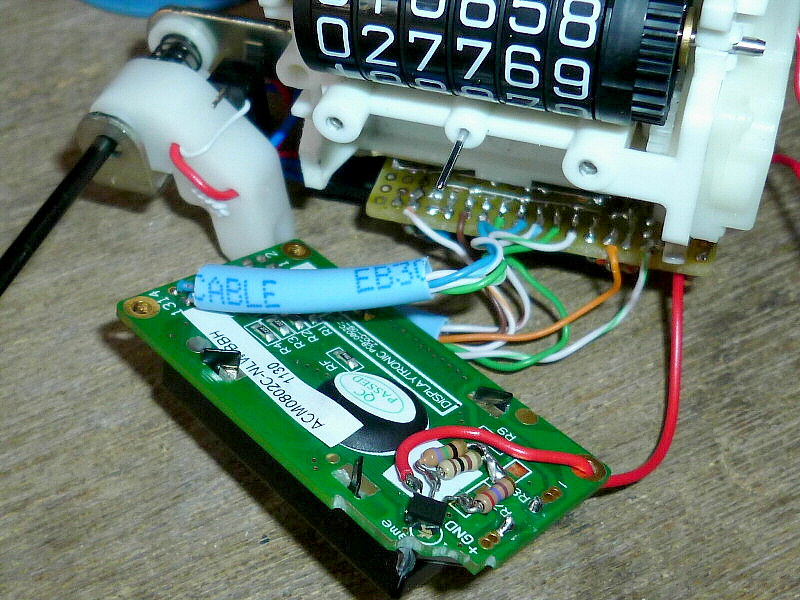

いきなりですが、
　制御基板 ＆ LCD ＆ リセットSW＠トリップ
の3点セットを取り付けました。

--------
ひとまず、今日はここまで。

作業が進み次第、また続きをup致します。m(_ _)m
