でじトリ化（トリップメーターのデジタル化）の御依頼をいただいた
ホンダ・ビート用メーターです。

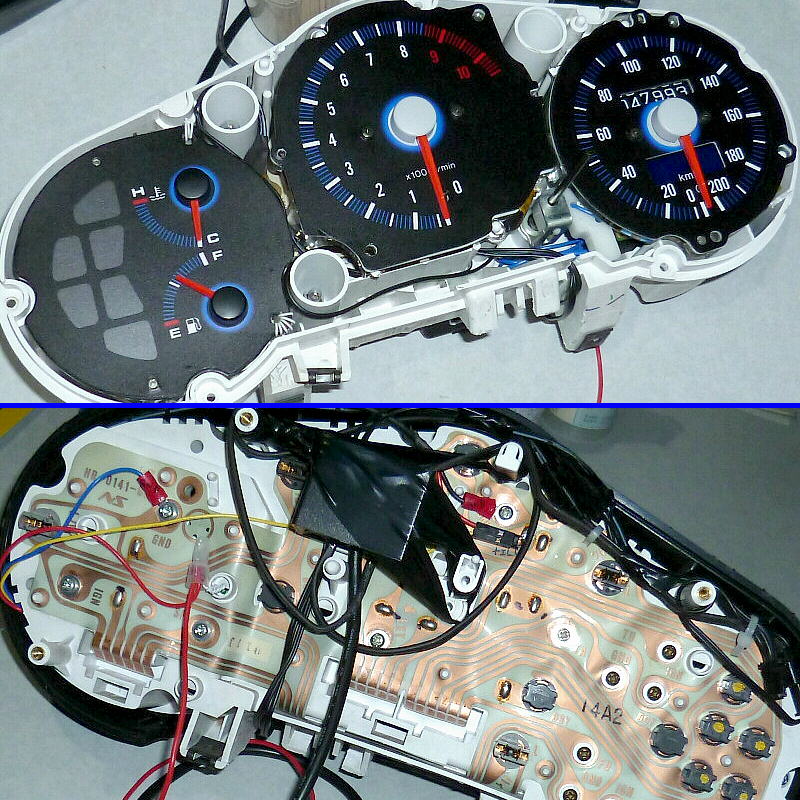

某オークションのELパネルが取り付けられています。


但し、EL点灯用のインバーターが取り付けられていないので、
現状ではバックライトが点灯しません。 （後ほど取り付けます）

本来のバックライト用電球（計5ヶ所）は、
角型LED×3 のLED（T5ウェッジ型）に交換されています。

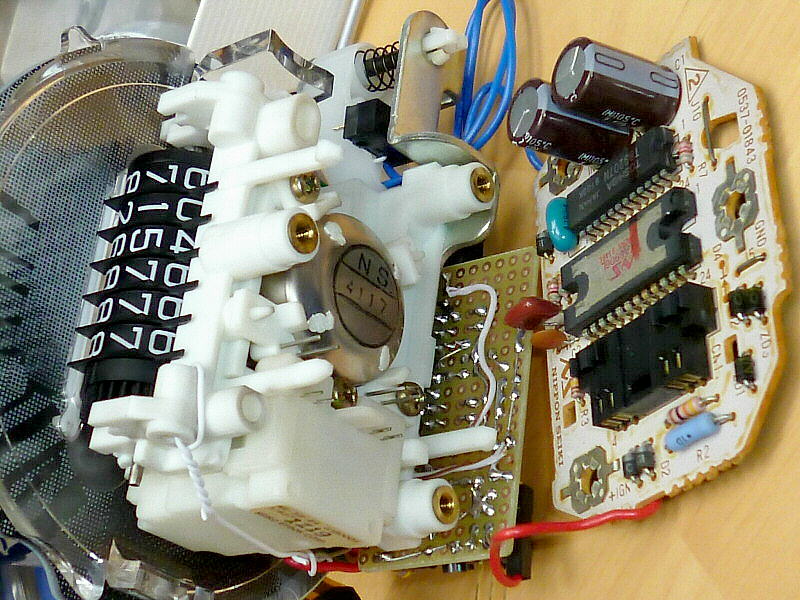

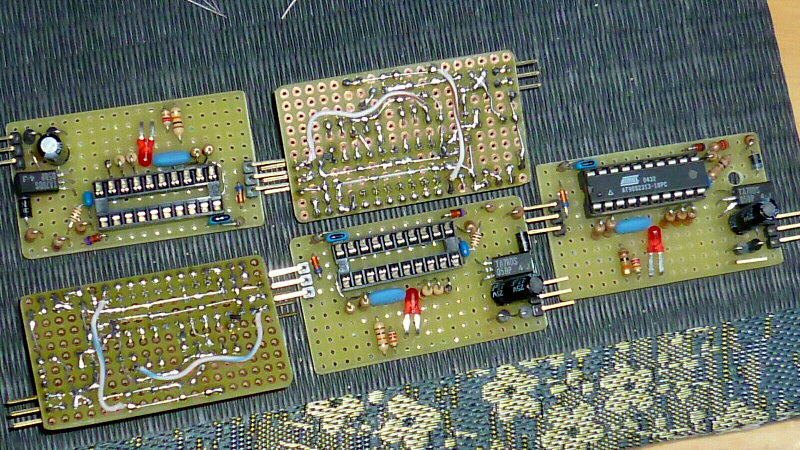

でじトリ化にあたり、制御基板（手製）のストックが無くなっていましたので
新たに作成しました。
　（今までの物より、若干ですが部品配置を変更して
　　多少は作成しやすくなりました。）

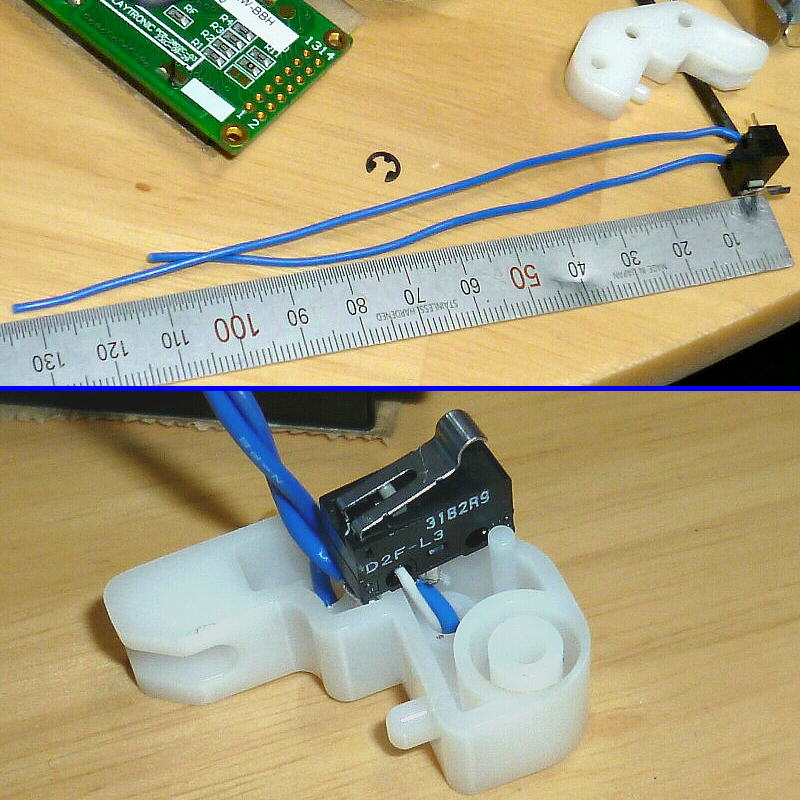

トリップ リセット用の部品に、マイクロスイッチを取り付けます。


今回も、トリップメーター用LCDは 2行仕様なので、

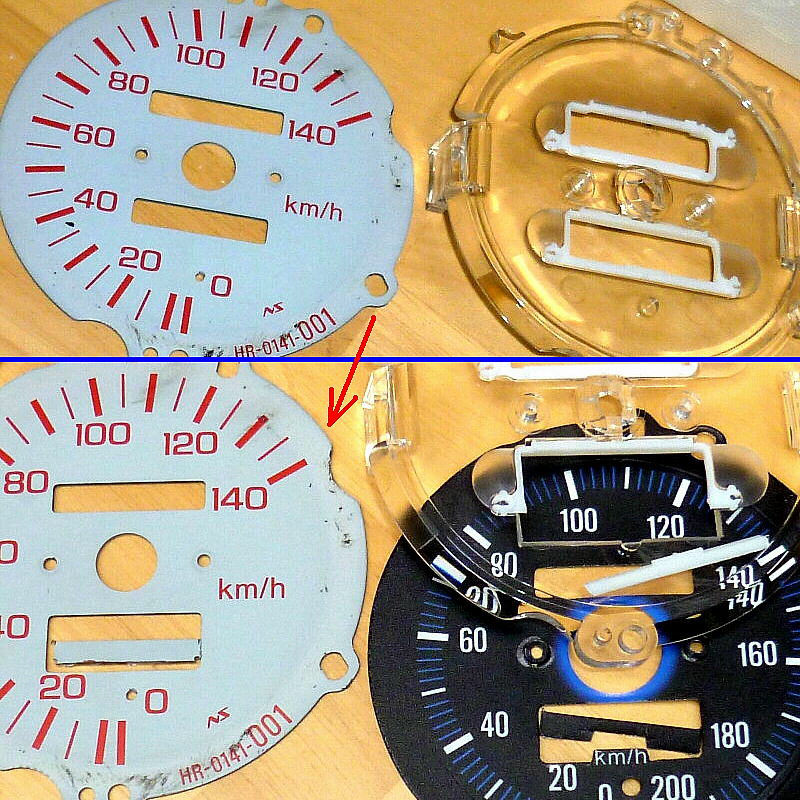

パネル類の窓を切削して拡幅します。

ELパネルについては、そのまま長方形に切ると
速度単位が無くなってしまう（車検上の懸案）ので、“km/h” は残します。


メーターは平成4年？製造のようですが、錆の発生は無くてとても綺麗な状態です。
　（本来、湿気（雨漏り）が無ければ製造から20年を超えても、きっと長持ちする物なのでしょう。）

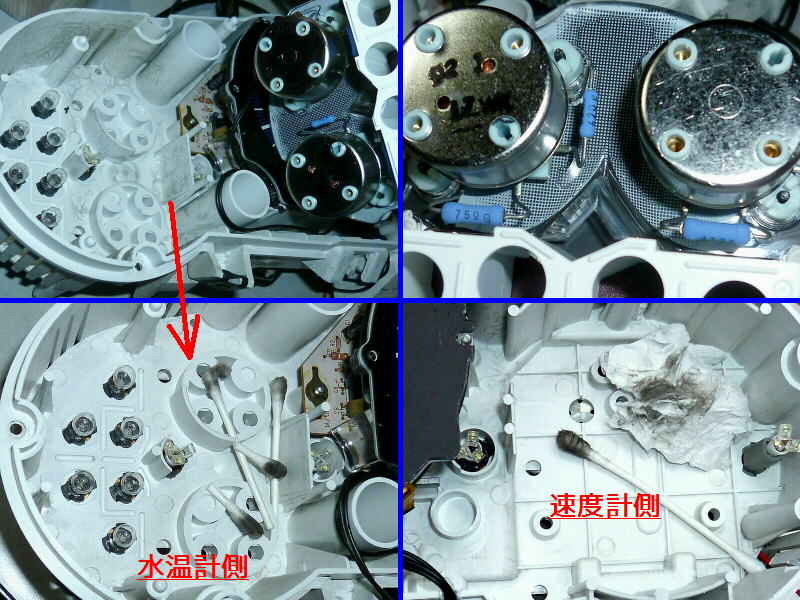

メーターケース内部の簡易清掃をしました。
　（水温計やガソリン残量計も 20年モノのようですが、やはり錆びはありませんでした。）


取り付け作業が完了しましたので、表側ケースを取り付けます。

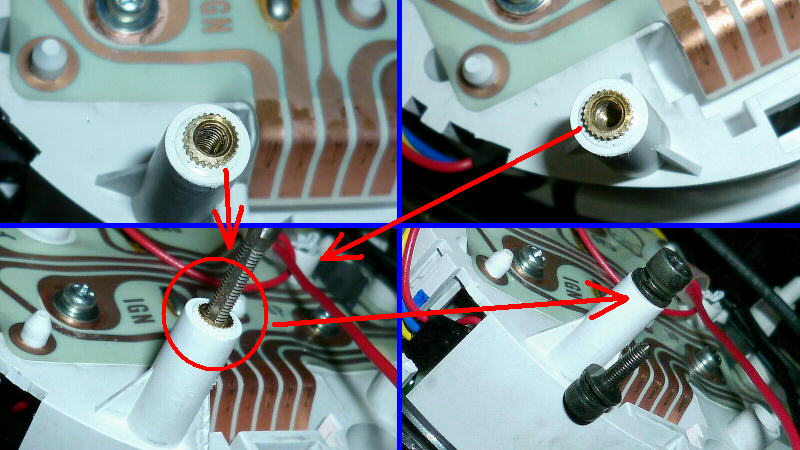

速度計下側にある埋め込みナットですが、そのネジ山が潰れていて
雄ネジがスムーズに入って行きませんでしたので、タップでネジ山を修正しました。

その結果、ネジを手で回しても、軽く奥まで入るようになりました。

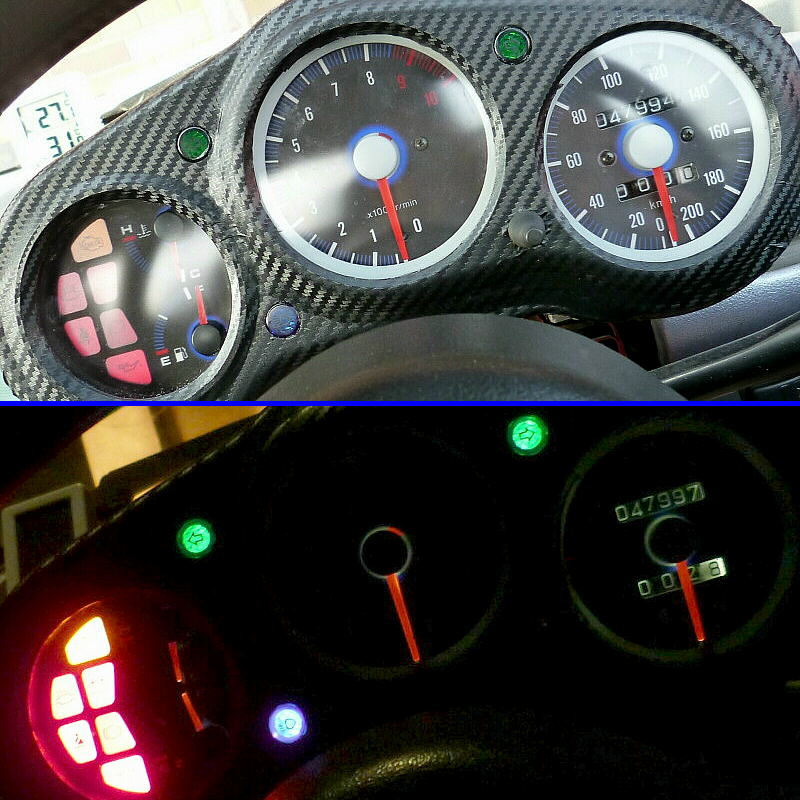

改造が完了しましたので、ビートに取り付けて動作確認を行います。

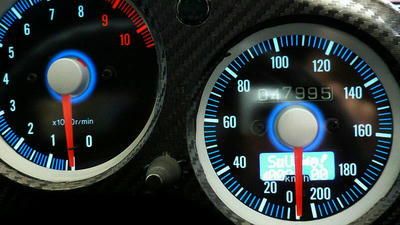

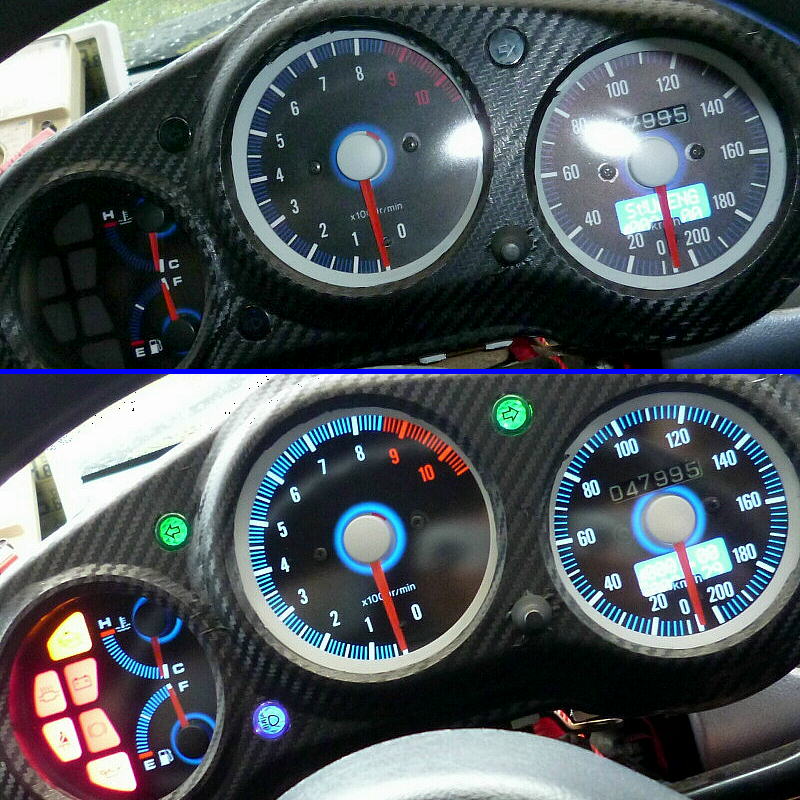

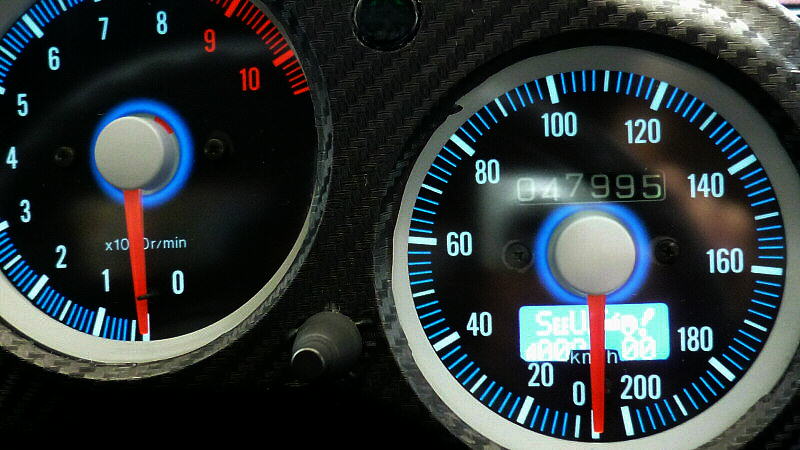

画像上側が 「イルミOFF」、
下側は 「イルミON」 でELパネルが発光しています。

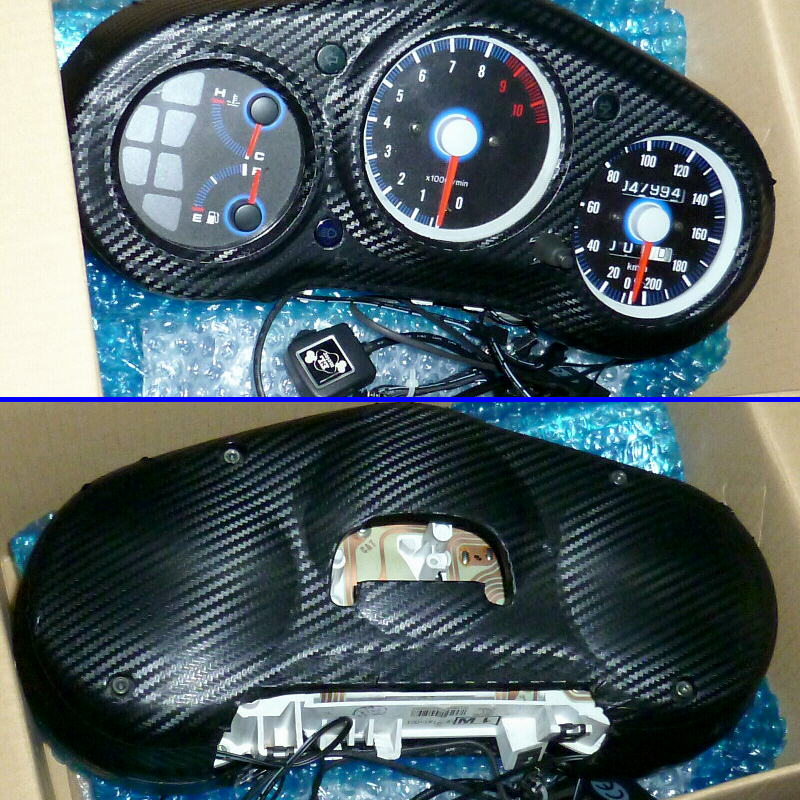

元の箱に収めて、昨日発送致しました。

--------
以上で、全作業は完了です。

デジタル化をご用命いただきまして
ありがとうございました。m(_ _)m
