でじトリ化（トリップメーターのデジタル化）の御依頼をいただいた
ホンダ・ビート用メーターです。

それに併せて、
　・ELパネル取り付け
　・速度計指針の専用照明（青色LED）取り付け
　・水温＆残量計指針の赤色発光化（バックライトの赤色LED化）
　・エンジンチェックランプのLED化 （専用品）
　・その他、LED化
を行います。

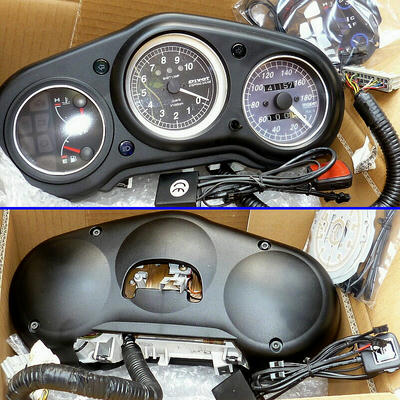

取り付けるELパネルは、インバーターと共に同梱されていました。

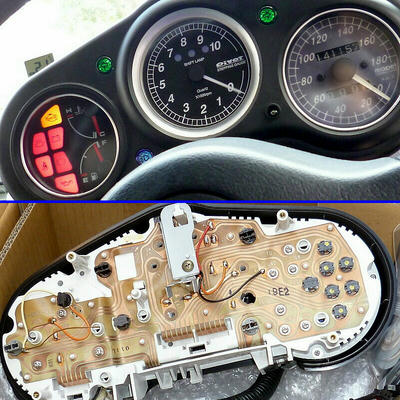

受け取り時の動作確認です。
警告灯類は点灯しますが、バックライト用のLEDは点灯しない物があるようです。

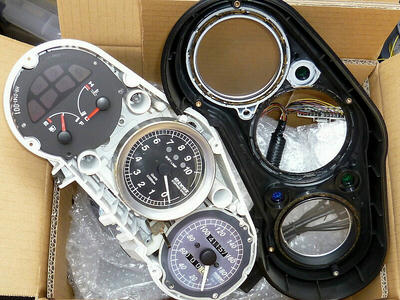

タコメーターは、pivot製 Gekko に交換されています。

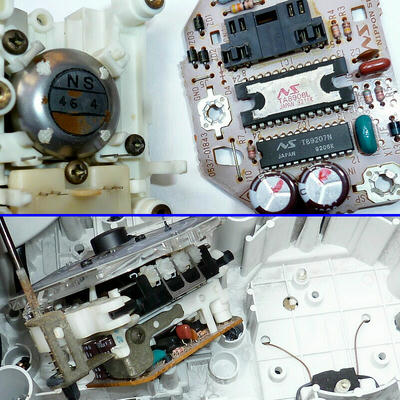

速度計の基板は、1992年6月製造の物でした。

以前、某所で整備を受けているようです。


改造に取り掛かります。

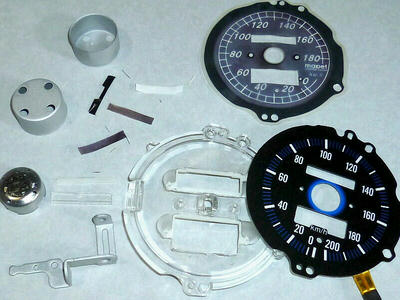

金属類は錆びを削って、防錆塗料で。

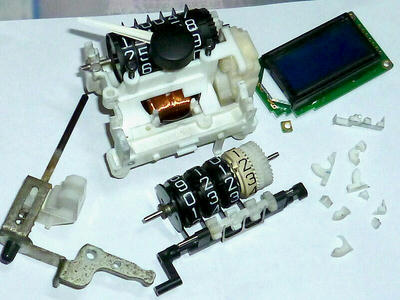

トリップ窓は、LCD 2行仕様なので切削加工します。


内部の簡易清掃（エチルアルコールで拭き取り）後、
ELパネルを取り付けます。

粘着テープ類で固定すると、真夏等の温度上昇で粘着が弱まった時、
重力に負けてELパネルが位置ズレするので、ワイヤー固定します。

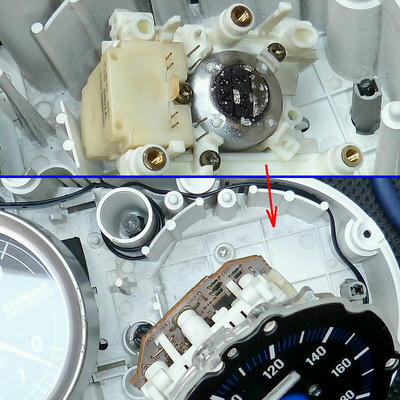

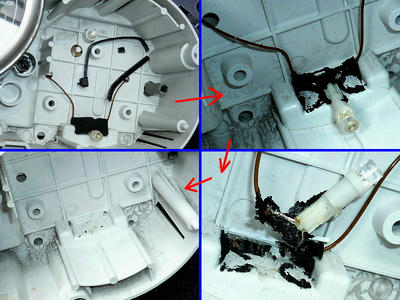

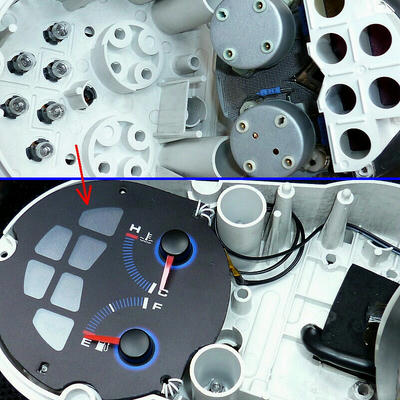

トリップメーター部に後付けされたLEDは不要になるので、取り外します。


防錆した金属缶を取り付けて、ELパネルも仮組みします。

--------
ひとまず、ここまで。

続きの作業は、後ほどup致します。m(_ _)m
