最後の仕上げです。

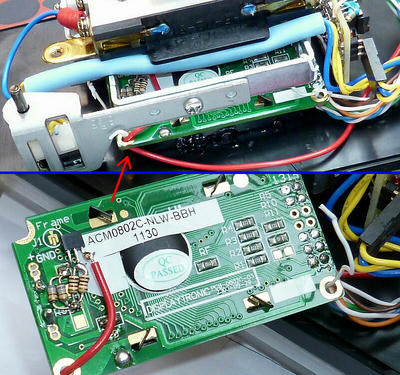

LCDバックライトの輝度設定用抵抗を取り付け。
　（減光時：340Ω、非減光時：43.6Ω。 共に合成抵抗値。）

　（減光信号 電線長 ： ？cm　⇒ 20cm）

バイク用メーターを模したビートのメーターASSYとは違い
トゥデイはコンソールに埋め込まれる仕様なので、
ビートよりも輝度を若干落としてみました。
　（手元にちょうど良い抵抗器が無いので、抵抗器を並列接続しています。）

そしてLCDの固定方法ですが、基本、ワイヤーで上方向に引っ張り上げています。
ただし、LCDがちょっとでも下方向にずれると、LCDの金属枠（上側）が見えてしまうので、
溶剤系接着剤で外枠下側を軽く固定しています。
　（修理が必要な時は、簡単に剥がせます）

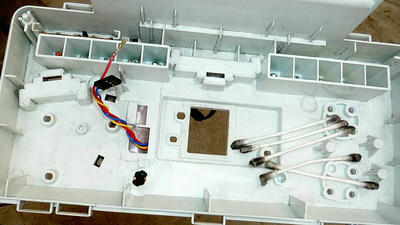

ビートと違い、ケース内部の汚れは夜間照明に影響しませんが、組み立て前に簡易清掃。
　（綿棒にアルコールを付け、汚れを拭き取りました。）

（電線長、+ILL・+IGN・GND ： ?cm ⇒ 20cm、+ACC ： ?cm ⇒ 細20cm＋太？cm）

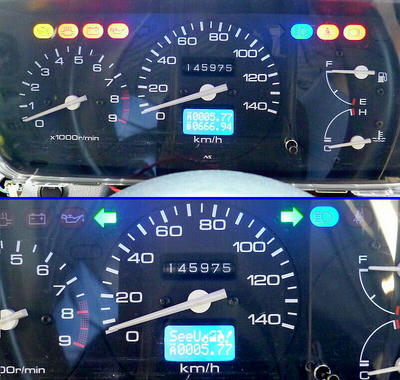

組み立て後、動作確認。 特に問題はありませんでした。

トリップの窓形状は修正済みです。 （右側を修正しました）

--------
以上で、全作業は完了です。
